仿真器：TL-XDS200
仿真器簡介
產品特性
機械尺寸
性能對比
引腳位置
發貨清單
技術支持
增值服務
仿真器簡介
創龍教儀 TL-XDS200 是一款快速、穩定的 XDS200 仿真器，速度接近 XDS560v2，價格卻遠低于 XDS560v2，性價比高；
適用于 TI 絕大部分主流處理器平臺，可在 Win XP、Win7、Win8、Win10 等多種操作系統中使用，并免裝驅動。

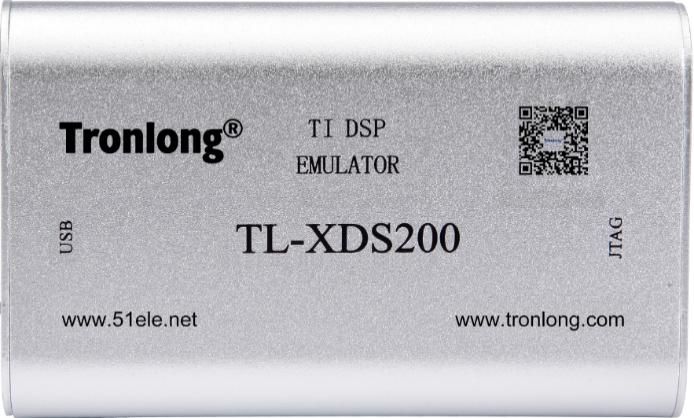

TL-XDS200正面圖

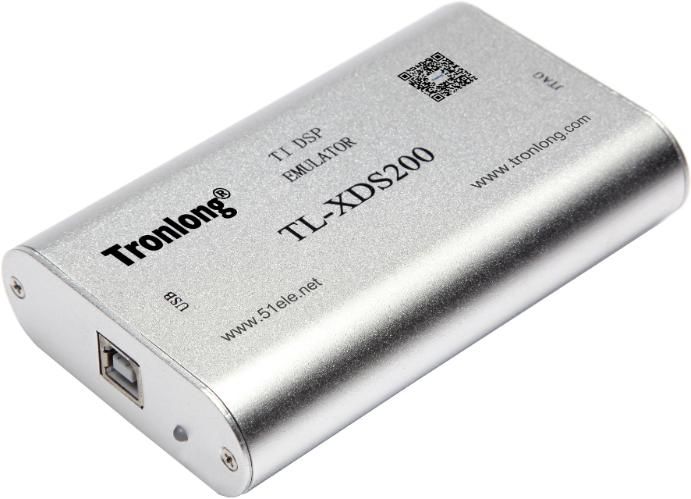

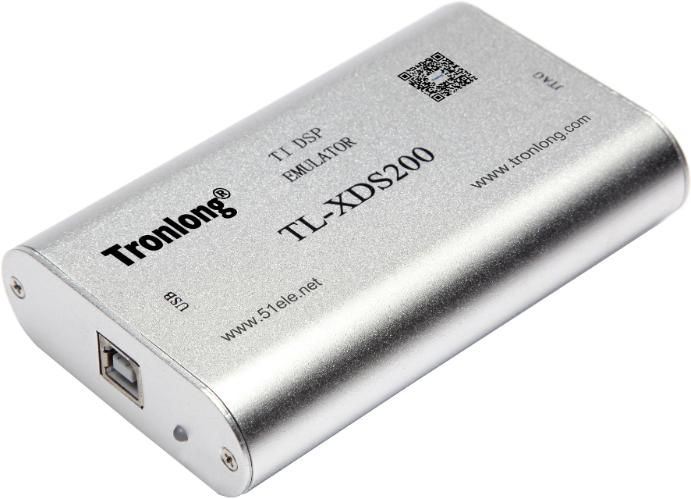

TL-XDS200斜視圖
產品特性
速度快，接近 XDS560v2 速度，性價比極高；
免裝驅動；支持防反插功能；支持 CCS5.3 及更高版本調試軟件；
支持內存讀寫、寄存器讀寫、斷點調試功能；支持目標電纜斷開檢測功能；
支持目標芯片掉電檢測功能；支持 USB 連接狀態檢測功能；支持 20pin/14pin JTAG 轉接功能；
支持C6678/C665x/C6748/F2837x/F28335/AM57x/AM437x/AM335x/DM81x/OMAP-L138
等處理器平臺。
備注：不支持 CCS5.2 及更低版本調試軟件。
機械尺寸
- TL-XDS200 仿真器機械尺寸參數 -
| 長 | 寬 | 高 |
| 115mm | 70mm | 25mm |
備注：以上測試數據僅供參考。
性能對比
- 加載 11MByte 數據到 RAM 速度對比 -
| 仿真器型號 | XDS100v2 | XDS200 | XDS560v2 |
| 時間 | 9 分 04 秒 | 60 秒 | 14 秒 |
備注：以上測試數據僅供參考，不同環境的測試數據可能存在差異。
- 固化 1.3MByte 數據到 NAND FLASH 速度對比 -
| 仿真器型號 | XDS100v2 | XDS200 | XDS560v2 |
| 讀取時間 | 9 分 45 秒 | 3 分 03 秒 | 2 分 09 秒 |
| 燒寫時間 | 58 秒 | 32 秒 | 24 秒 |
備注：以上測試數據僅供參考，不同環境的測試數據可能存在差異。
引腳位置
TL-XDS200 仿真器通過 20pin/14pin JTAG 轉接排線連接目標板，20-20-14pin JTAG 轉接排線20pin/14pin 接口引腳位置示意圖如下。

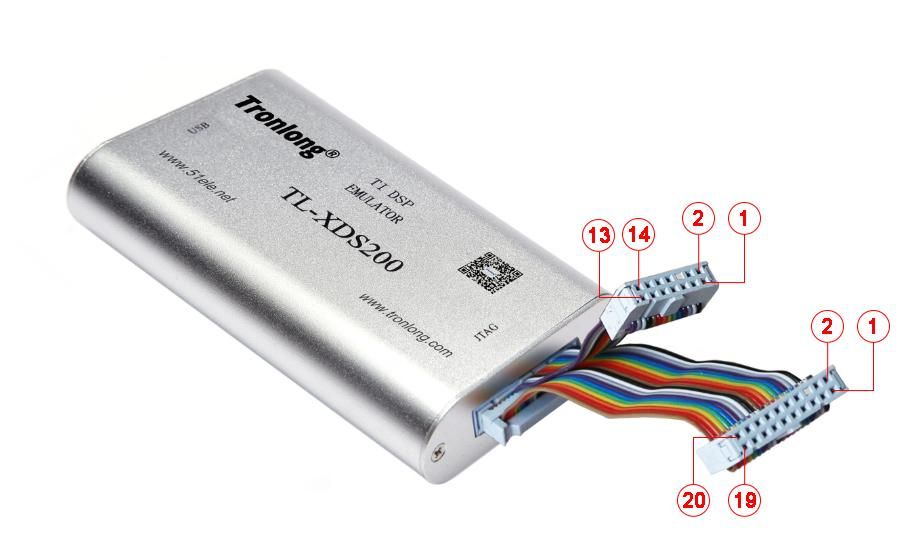

TL-XDS200 20-20-14pin JTAG 轉接排線

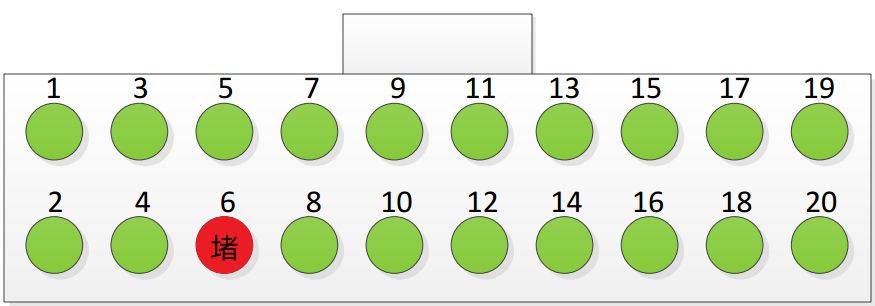

TL-XDS200 20-20-14pin JTAG 轉接排線 20pin 接口引腳位置示意圖

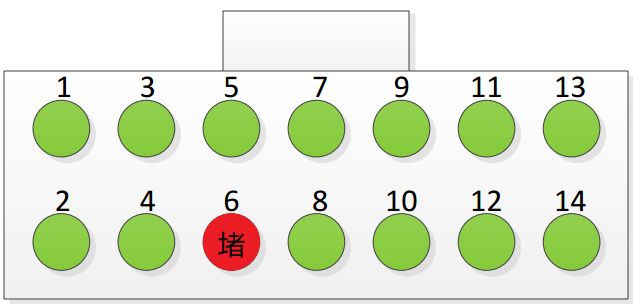

TL-XDS200 20-20-14pin JTAG 轉接排線 14pin 接口引腳位置示意圖
發貨清單
| 名稱 | 數量 | 備注 |
| TL-XDS200 仿真器 | 1 個 | ／ |
| 20-20-14pin JTAG 轉接排線 | 1 條 | ／ |
| USB 延長線 | 1 條 | 贈品 |
