攝像頭模塊：TL2640 CMOS

產品詳情資料下載

產品簡介

模塊特點

模塊參數

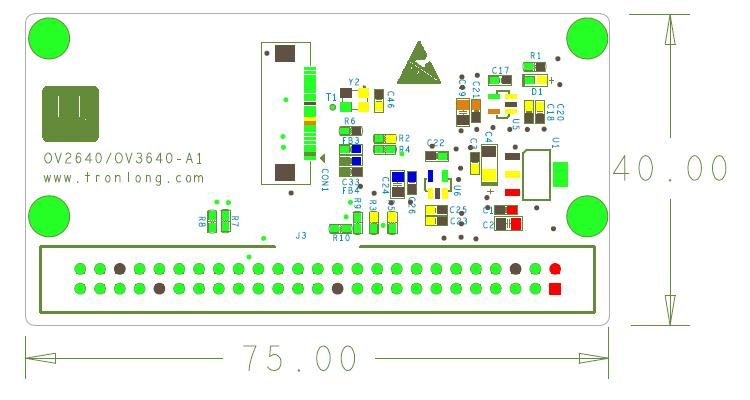

機械尺寸圖

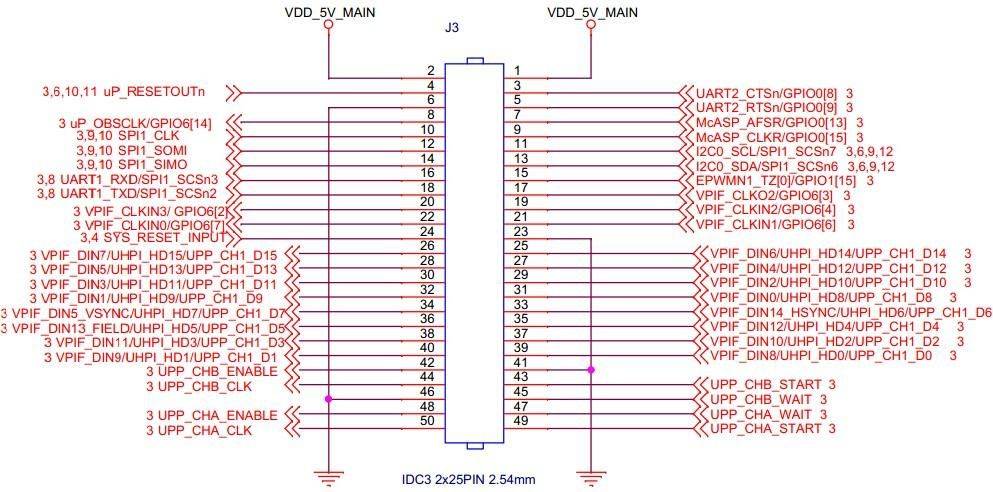

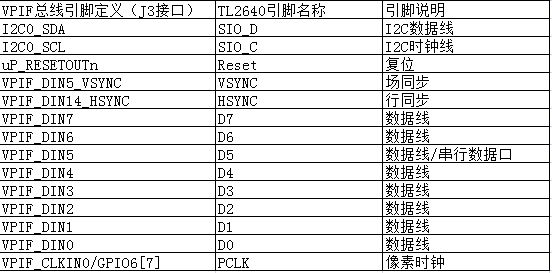

模塊連接器引腳定義

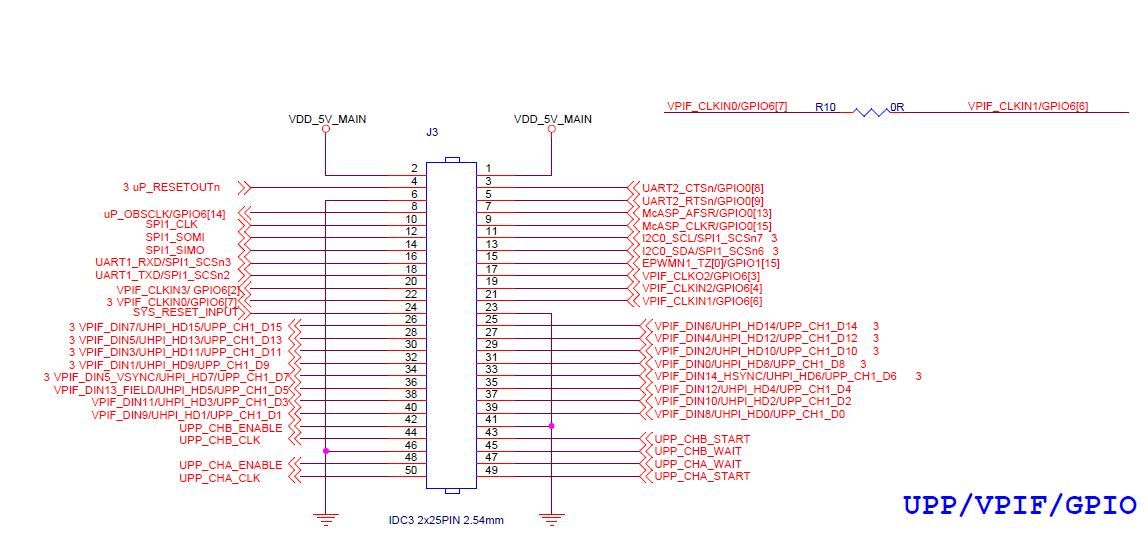

底板連接器引腳定義

技術支持

增值服務

產品簡介

OV2640是世界上第一個1/4英寸2百萬像素視頻傳感器，同時是OmniVision最新的 2.2微米OmniPixel2?架構的視頻傳感器；

可以組裝成8X8毫米插座產品，高度更是低至5毫米，是目前最薄的攝像頭模塊之一；

擁有最優的傳感器尺寸，和嵌入式壓縮引擎，易升級而不需要修改硬件或機械尺寸；

OV2640利用許多高級工藝和先進的OmniPixel2架構，包括更有活力的顏色，和 zero-gap微透鏡結構，增加填充因數以及量子，形成一個2.2微米小而高敏感度的像素，很好的改善了顯示效率和顯示效果；

除了 OmniPixel2架構帶來的好處，OmniVision還集成先進的圖像信號處理塊（OmniQSP?）,大大提高了攝像性能。

模塊特點

TL2640是創龍教儀基于OV264O進行設計的攝像頭模塊，和創龍教儀的 OMAP-L138/AM18O8/C6748、AM437x等開發板配套使用，可以縮短客戶開發時間，讓產 品快速上市。

支持200萬色素；刷新率可達30幀/秒，最高刷新率可達60幀/秒；

分辨率可高達 1600x1200，同時支持 320x240、640x480、800x600、1024x768、1280x1024。

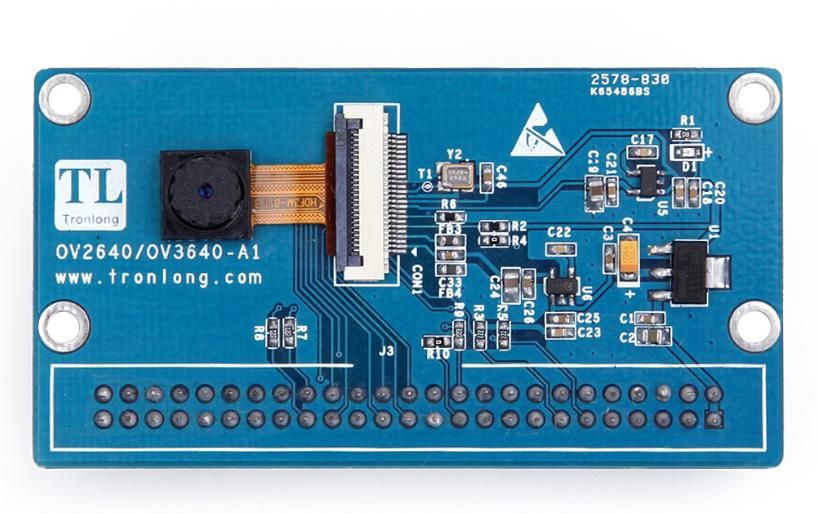

TL2640-A 模塊正面圖

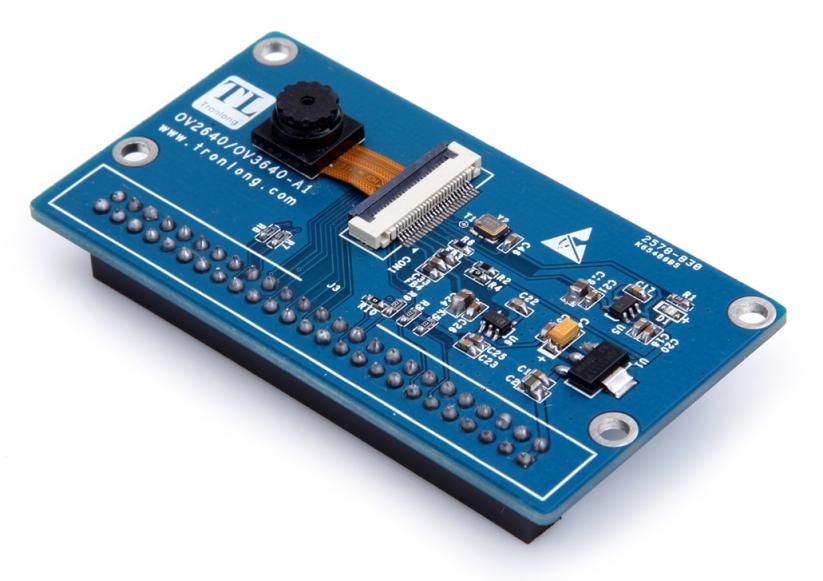

TL2640-A模塊斜視圖

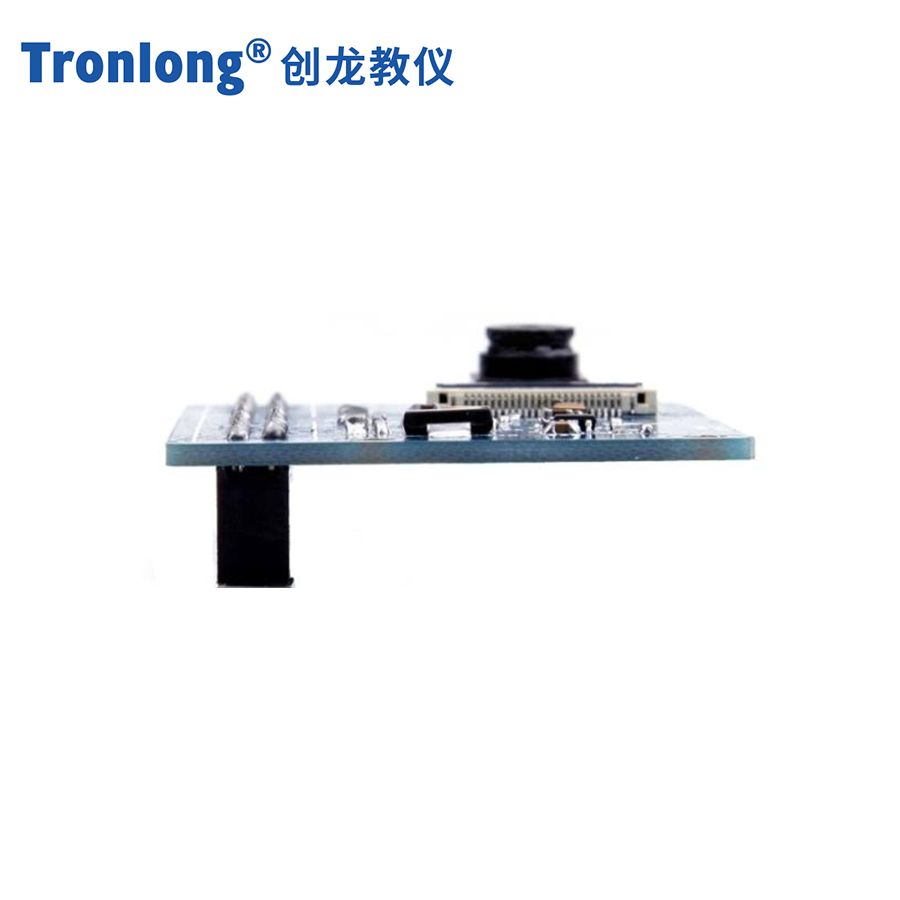

TL2640-A 模塊側視圖

模塊參數

Array ize	UXGA	1600 X 1200
Power Supply	Core	1.3VDC ±5%
	Analog	2.5~3.0VDC
	I/O	1.7V to 3.3V
Power Requirements	Active	125mW (for 15 fps,UXGA YUV mode)
		140mW (for fps, UXGA compressed)
	Standby	900卩A
Iemperature Tange	Stable Image	0°C to 50°C
Output Formats (8-bit)	YUV(422/420)YCbCr422; RGB565/555; 8-bit compressed data; 8-/10-bit Raw RGB data;
Lens Size	1/4 "
Chief Ray Angle	25° non-linear
Maximum Image Transfer Rate	UXGA/SXGA SVGA CIF60	15 fps 30 fps 60 fps
Sensitivity	0.6 V/Lux-sec
S/N Ratio	40 dB
Dynamic Range	50dB
Scan Mode	Progressive
Maximum Exposure Interval	1247 x tROW
Gamma Correction	Programmable
Pixel Size	2.2卩m X 2.2卩m
Dark Current	15mV/s at 60°C
Well Capacity	12Ke
Fixed Pattern Noise	<1% of V PEAK-TO-PEAK
Image Area	3590卩m X 2684卩m
Package Dimensions	5725卩m X 6285卩m
