音頻模塊：TL3106
產品簡介
機械尺寸
接口引腳定義
發貨清單
技術支持
增值服務
產品簡介
TL3106 模塊基于 TI 音頻芯片 TLV320AIC3106 進行設計，與創龍 AM5708、OMAP-L138、TMS320C6748 等開發板配套使用，用于音頻輸入輸出，在各種工業場合廣泛應用；
1 路 LINE IN 音頻輸入；1 路 LINE OUT 音頻輸出；1 路 MIC IN 音頻輸入；
采樣率支持 8KHz～96KHz；支持 16/20/24/32bit 數據； 3.5mm 音頻接口。

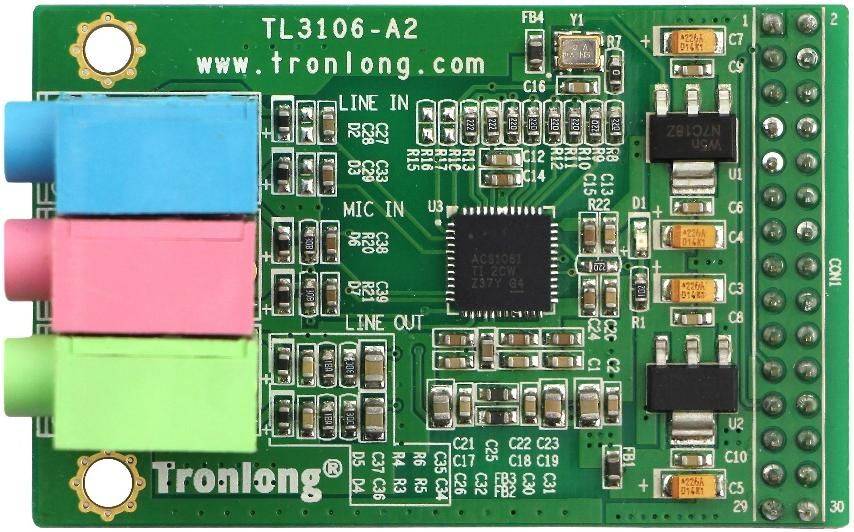

TL3106 模塊正面圖

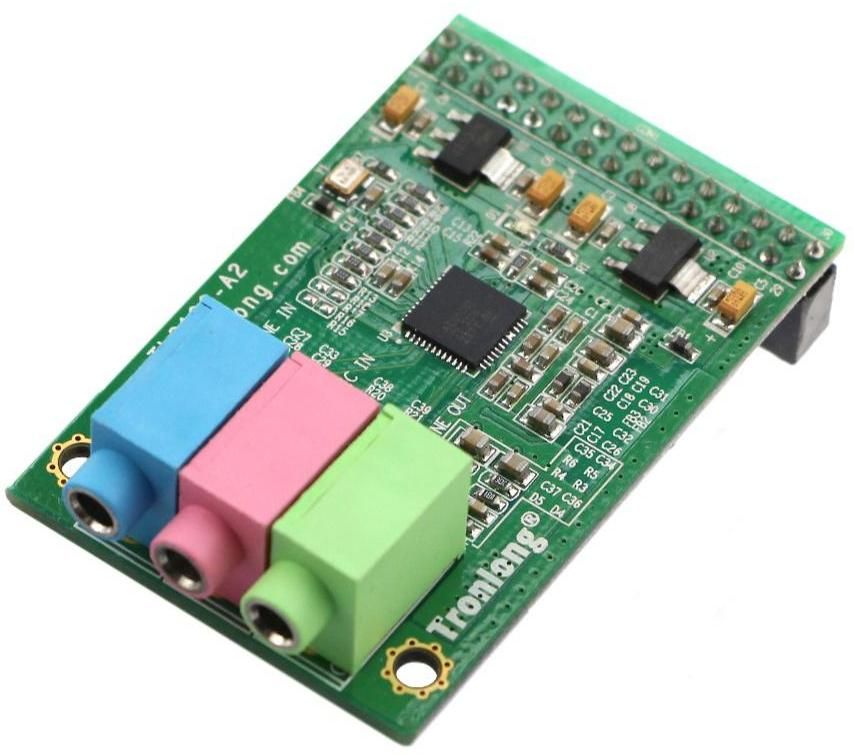

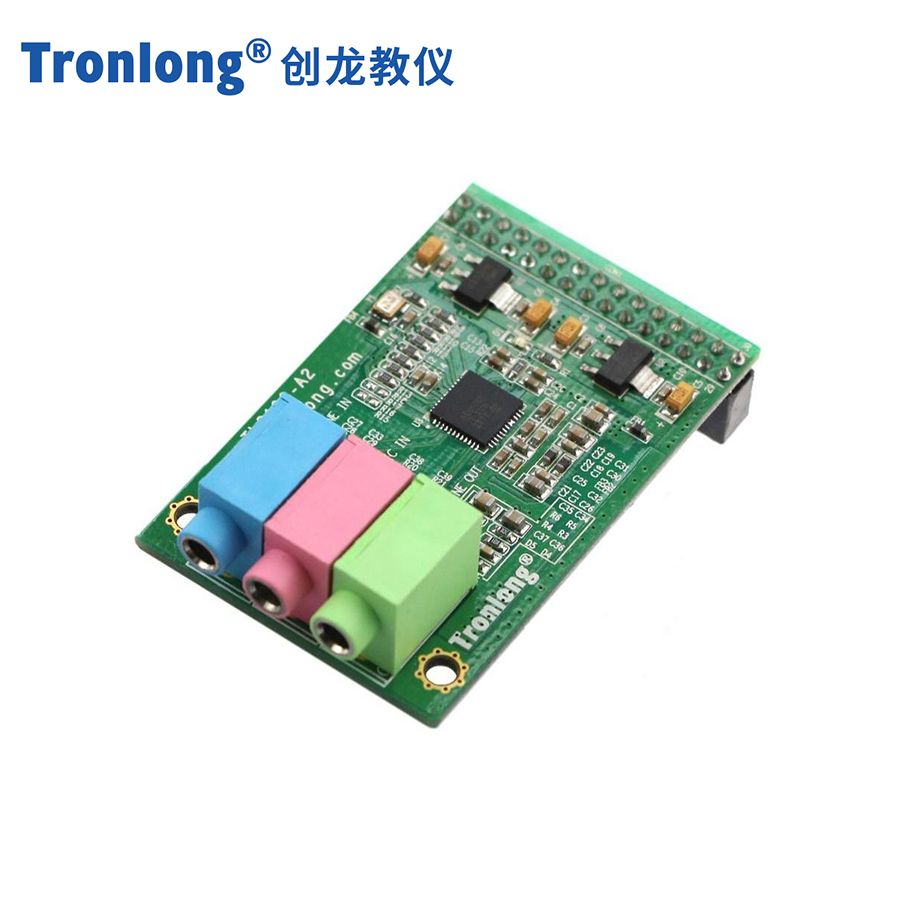

TL3106 模塊斜視圖

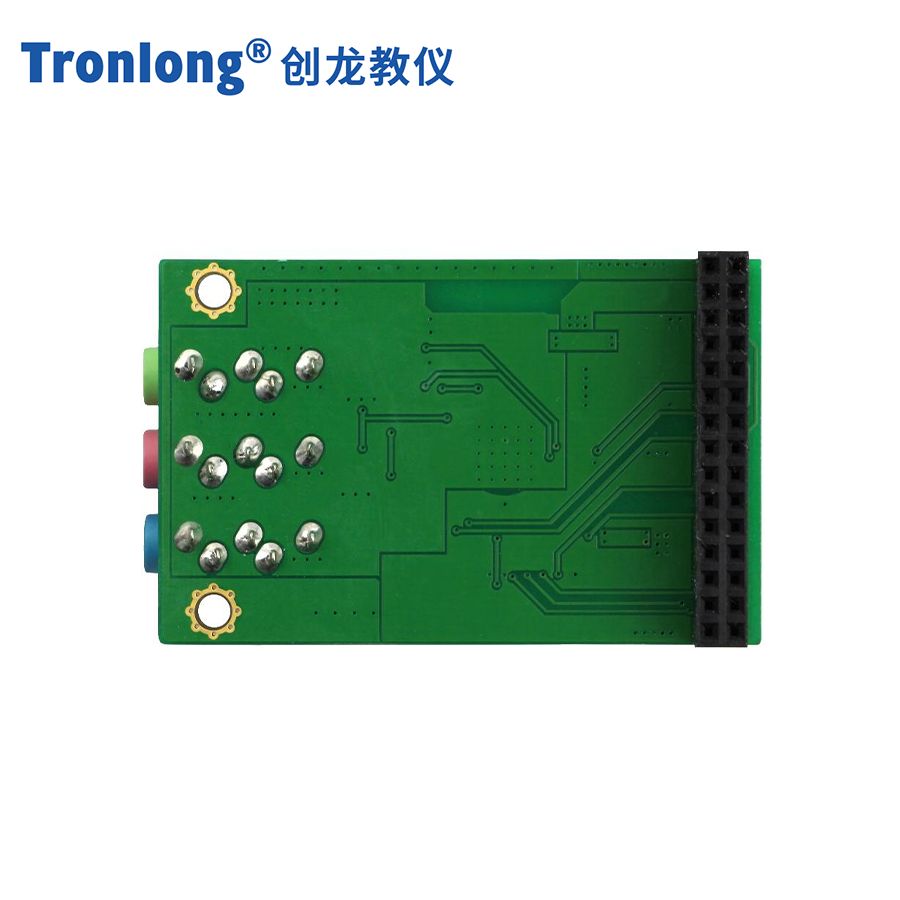

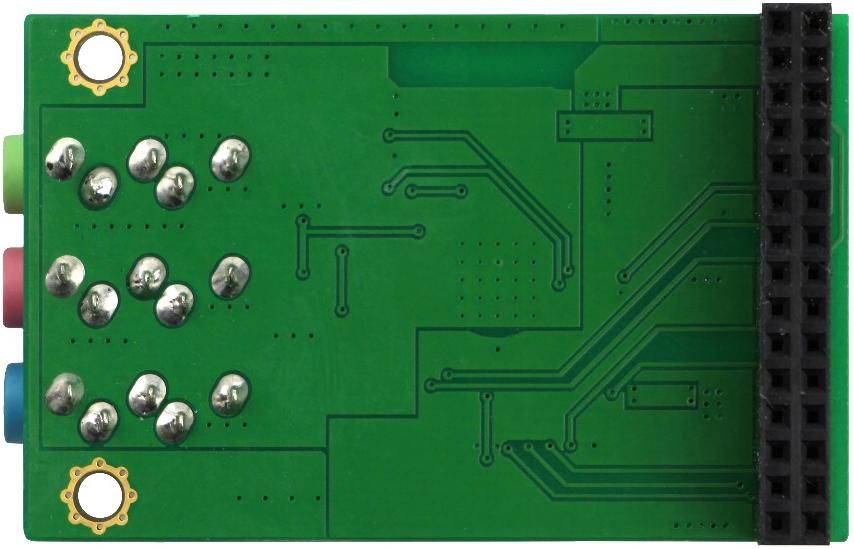

TL3106 模塊背面圖
機械尺寸

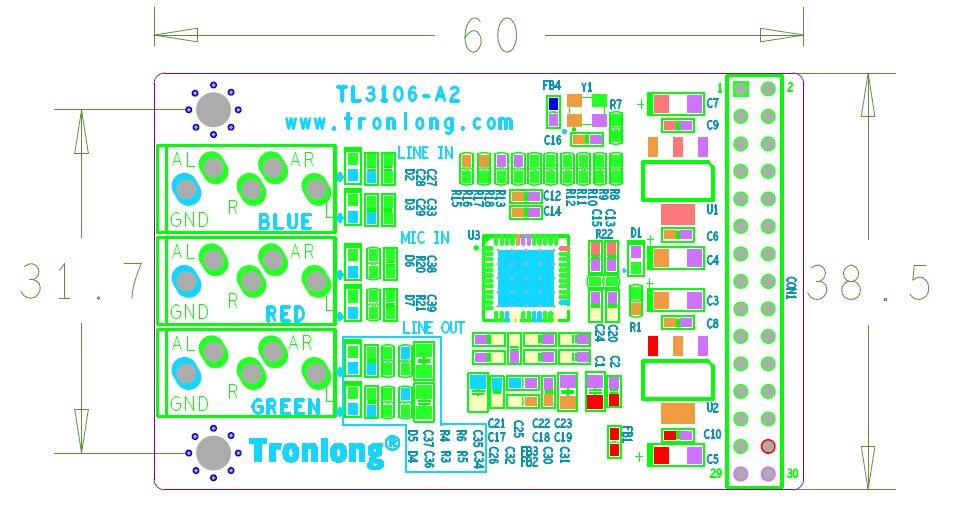

TL3106 模塊機械尺寸
接口引腳定義

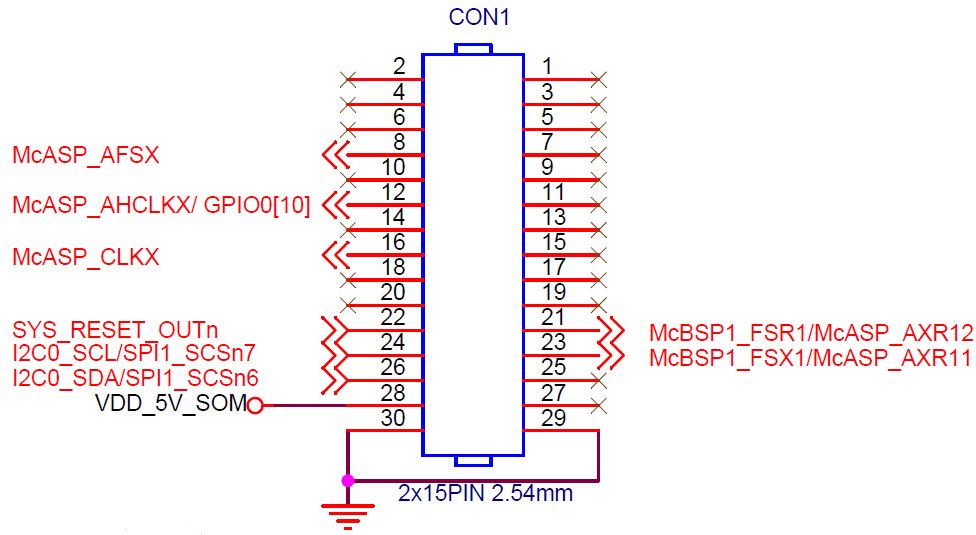

TL3106 模塊 CON1 接口引腳定義

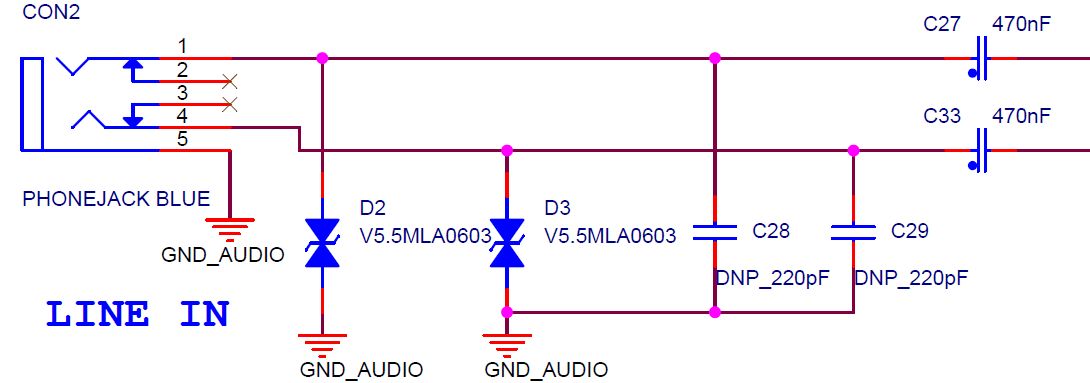

TL3106 模塊 LINE IN

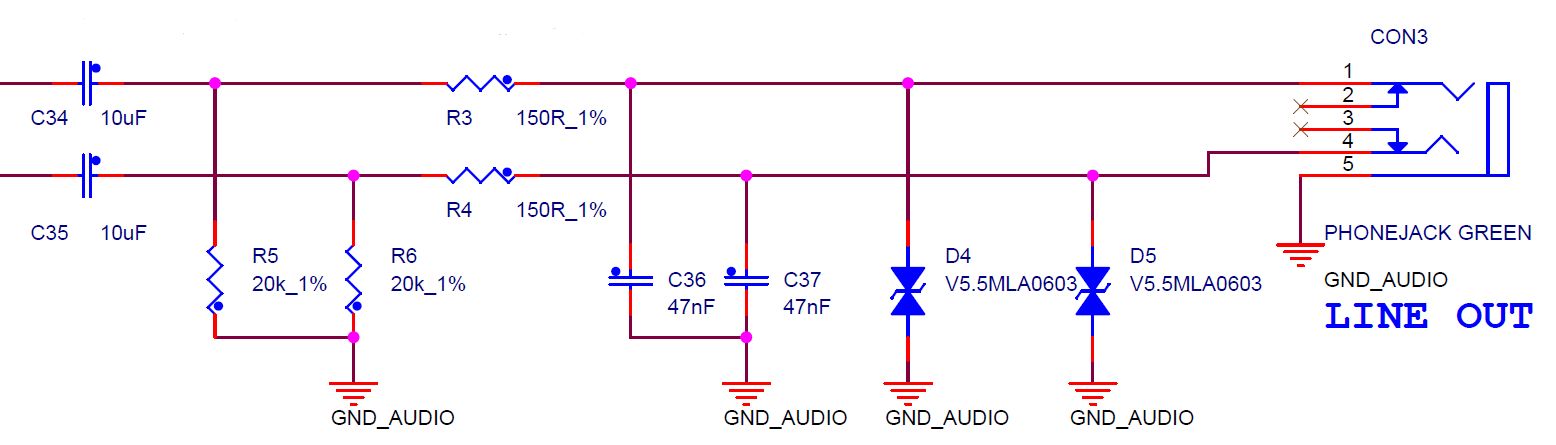

TL3106 模塊 LINE OUT

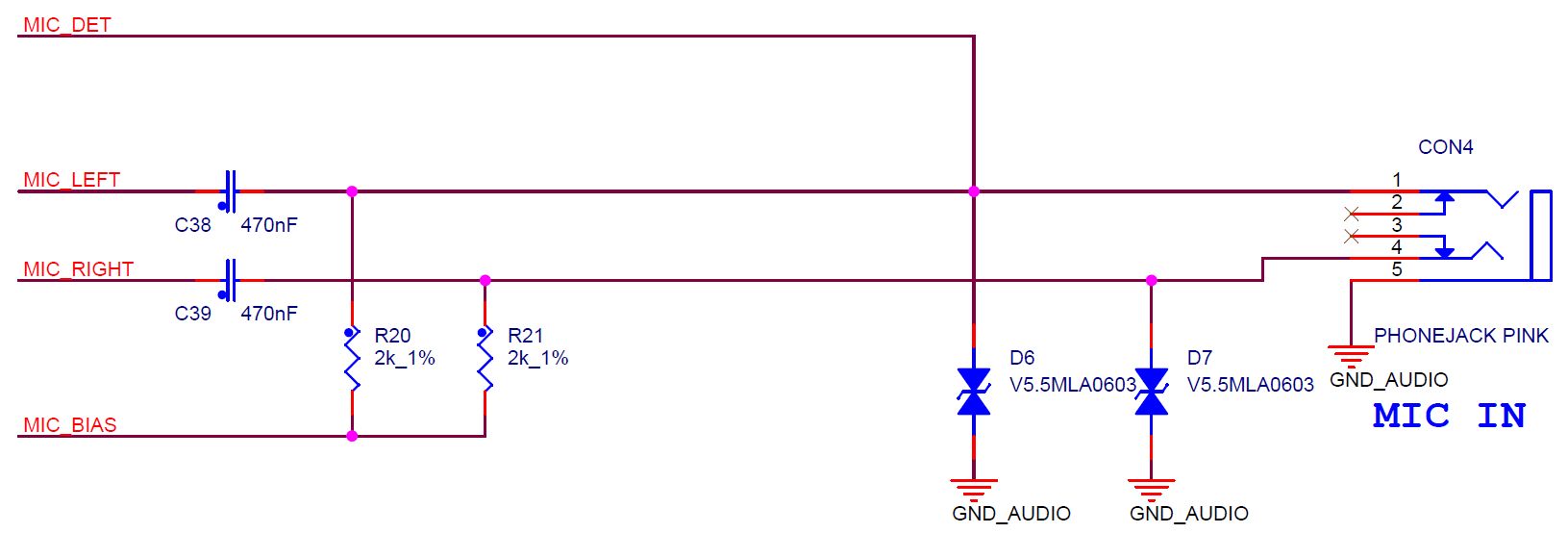

TL3106 模塊 MIC IN
發貨清單
| 名稱 | 數量 | 備注 |
| TL3106 模塊 | 1 個 | ／ |
| 資料光盤 | 1 個 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
