硬件框圖：

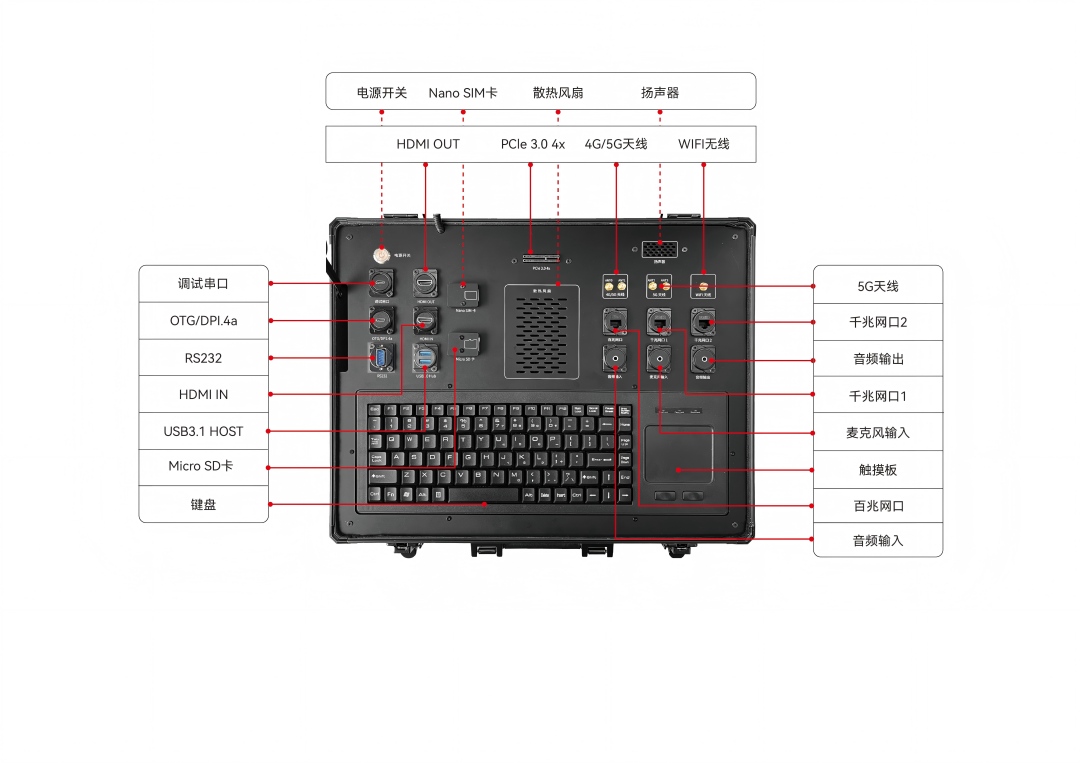

圖1 實驗箱硬件資源①

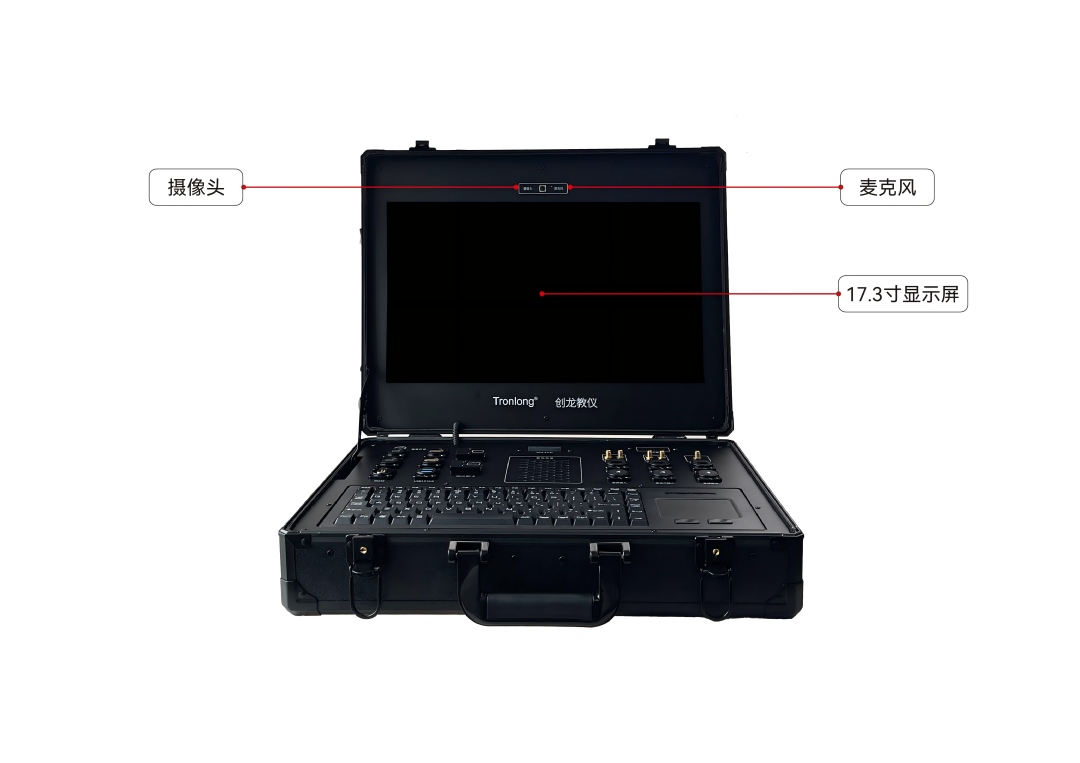

圖2 實驗箱硬件資源②
硬件參數：
表1 實驗箱硬件參數

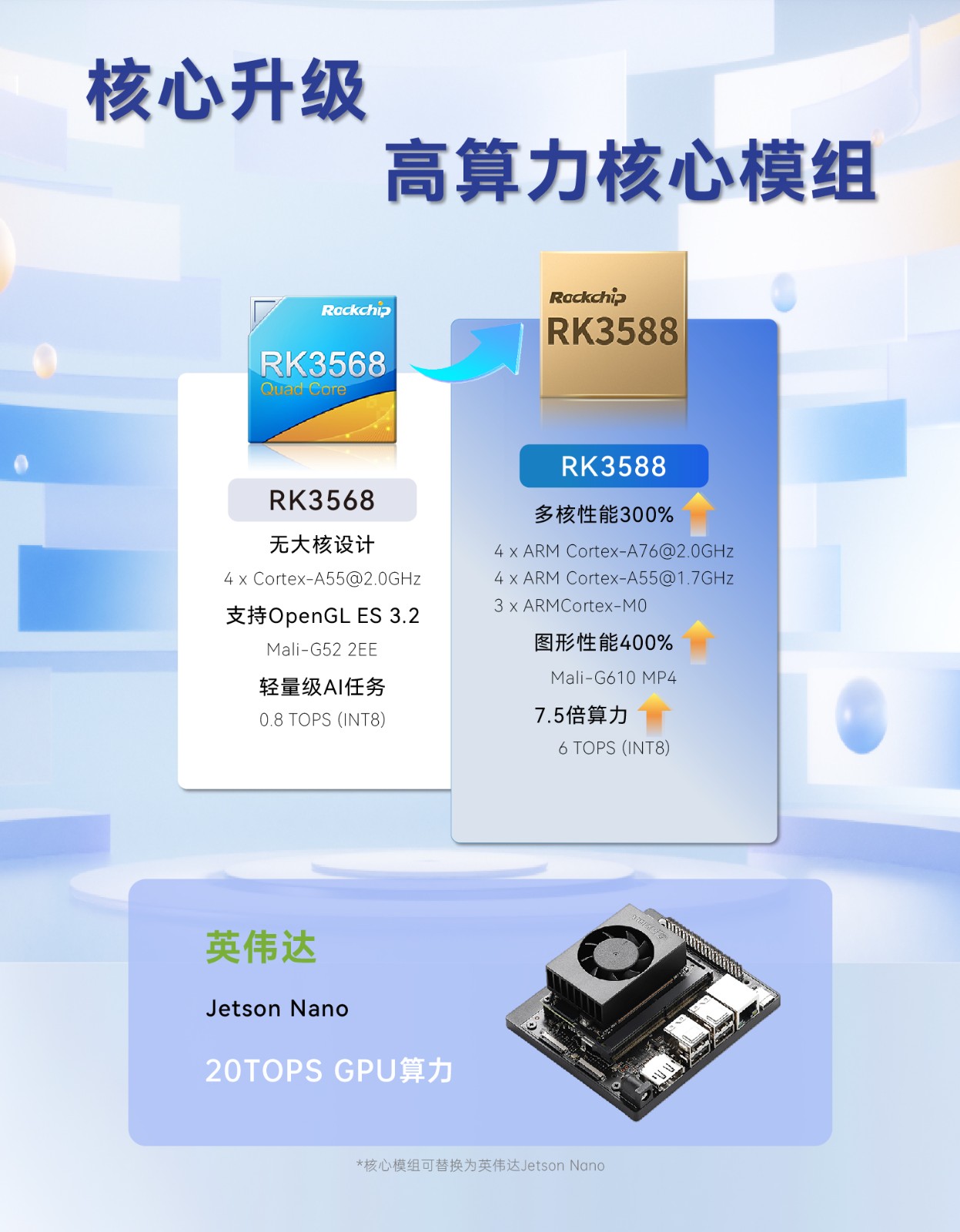

CPU | 瑞芯微 RK3588J，64bit，8nm |
4x ARM Cortex-A76，主頻：2.0GHz | |
4x ARM Cortex-A55，主頻：1.7GHz | |
3x ARM Cortex-M0(PMU_M0、NPU_M0、DDR_M0) PMU_M0 主頻：200MHz | |
| NPU：6TOPS 支持 INT4/INT8/INT16/FP16/BF16/TF32 支持 TensorFlow/PyTorch/Caffe/MXNet 深度學習框架 | |
| GPU：Mali-G610 MP4，支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2 | |
ISP：2x ISP(ISP0/ISP1)，支持 HDR、3DNR，支持如下輸入： 48M：8064x6048@15fps dual ISP 32M：6528x4898@30fps dual ISP 16M：4672x3504@30fps single IS | |
| Decoder：支持 8K@60fps H.265、8K@30fps H.264 | |
| Encoder：支持 8K@30fps H.265/H.264 | |
| EMMC | 128GByte |
| RAM | 16GByte LPDDR4X |
| B2B Connector | 2x 180pin 公座，間距 0.5mm，共 360pin，高度 5.0mm |
| 2x 180pin 母座，間距 0.5mm，共 360pin，高度 5.0mm | |
| SD CARD | 1x Micro SD卡接口 |
| 4G/5G | 1x 4G/5G 模塊（選配），通過 USB2.0 HUB/PCIe 2.1 連接，M.2 B Key 插槽 |
| 1x Nano SIM 接口 | |
| WiFi | 1x WiFi 模塊，150Mbps 速率 |
| WiFi6 | 1x WiFi6 模塊（選配），通過 PCIe 2.1 連接，M.2 E Key 插槽 |
| Bluetooth | 1x 藍牙模塊，通過 UART7 拓展 |
| AUDIO | 1x LINE IN 接口，3.5mm音頻座 |
1x LINE OUT 接口，3.5mm音頻座 | |
| 1x MIC IN 接口，3.5mm音頻座 | |
| HDMI | 1x HDMI IN 接口，HDMI 母座 支持 HDMI 1.4b 規范，最高支持 4K@30fps 分辨率 支持 HDMI 2.0 規范，最高支持 4K@60fps 分辨率 |
| 1x HDMI OUT 接口，HDMI 母座，支持 8K@60fps、4K@120fps 分辨率 | |
| eDP | 1x eDP OUT 接口，eDP 1.3，支持 4K@60fps 分辨率，通過 40pin FFC 連接器引出，間距 0.5mm，液晶顯示屏專用 |
| DisplayPort | 1x DP(DisplayPort) 1.4a，支持 8K@30fps 分辨率，Type-C 接口 |
| USB | 2x USB3.1 HOST，Type-A 接口 |
2x USB2.0 HOST，雙層 Type-A 接口，鍵盤與揚聲器專用 | |
1x USB3.1 OTG，Type-C 接口 | |
| UART | 1x Debug UART，Type-C 接口 |
1x RS232 UART，DB9 接口 | |
| SATA | 1x M.2 SATA 固態硬盤（選配），SATA 3.0，M.2 B Key 插槽 |
| PCIe RC | 1x PCIe 3.0，4Lane，通過 PCIe x4 插槽引出 |
| Ethernet | 2x RGMII ETH，10/100/1000Mbps 自適應，RJ45 接口 |
1x ETH，10/100Mbps 自適應，RJ45 接口 | |
| POWER | 1x 12V 6A直流輸入 |
軟件參數
表2 軟件參數
| 操作系統 | Buildroot-2021.11 | |
Debian 11 | ||
Android13 | ||
Ubuntu22.04 | ||
| 麒麟 KylinOS Embedded Linux V10 SP1（鏡像） | ||
圖形界面開發工具 | Qt-5.15.8 | |
軟件開發套件提供 | rk3588_linux_release_v1.2.1_20230720 | |
| 驅動支持 | eMMC | LPDDR4X |
RTC | UART | |
LED | KEY | |
| HDMI IN | HDMI OUT | |
| MIPI LCD | LVDS LCD | |
DP | eDP OUT | |
HP OUT/MIC IN | Ethernet | |
LINE IN | USB3.0/2.0 | |
RS232 | RS485 | |
RS422 | CAN | |
CAMERA(MIPI CSI) | USB 4G | |
WiFi/WiFi6 | PCIe 5G | |
SATA | Bluetooth | |
FAN | Watchdog | |
| SD | Touch Screen | |
