DSP C5000嵌入式開發板：TL5509-EVM

產品系列：C5000

匹配課程：《DSP技術與應用》

處理器架構：DSP

免費申請?jiān)囉?/a>

產品詳情資料下載可選配件

開發板簡介

典型運用領域

軟硬件參數

開發資料

電氣特性

機械尺寸圖

產品訂購型號

開發板套件清單

技術支持

增值服務

開發板簡介

基于TI C55x架構的定點TMS320VC5509A音頻專用DSP處理器，在提高并行度的同時全面減少能量耗散，實現了高性能低功耗；

主頻200MHz，兩個ALU和兩個17x17位乘法累加器，高達400MMACS，支持DMA傳輸；

128Kx16的片內RAM，包括64KB DARAM和192KB SARAM，32Kx16的片內ROM；

支持EMIF16、USB 2.0、MMC/SD、McBSP等大數據接口，同時支持I2C、UART等常見接口；

67.5mm*31mm，體積極小的TMS320VC5509A核心板，采用SO-DIMM200金手指連接；

提供豐富的開發例程，入門簡單。

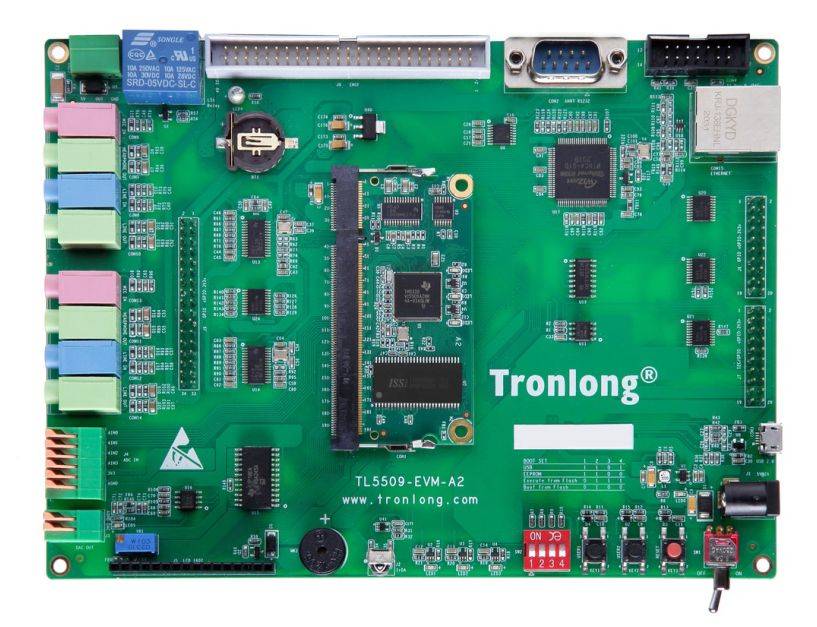

TL5509-EVM開發板正面圖

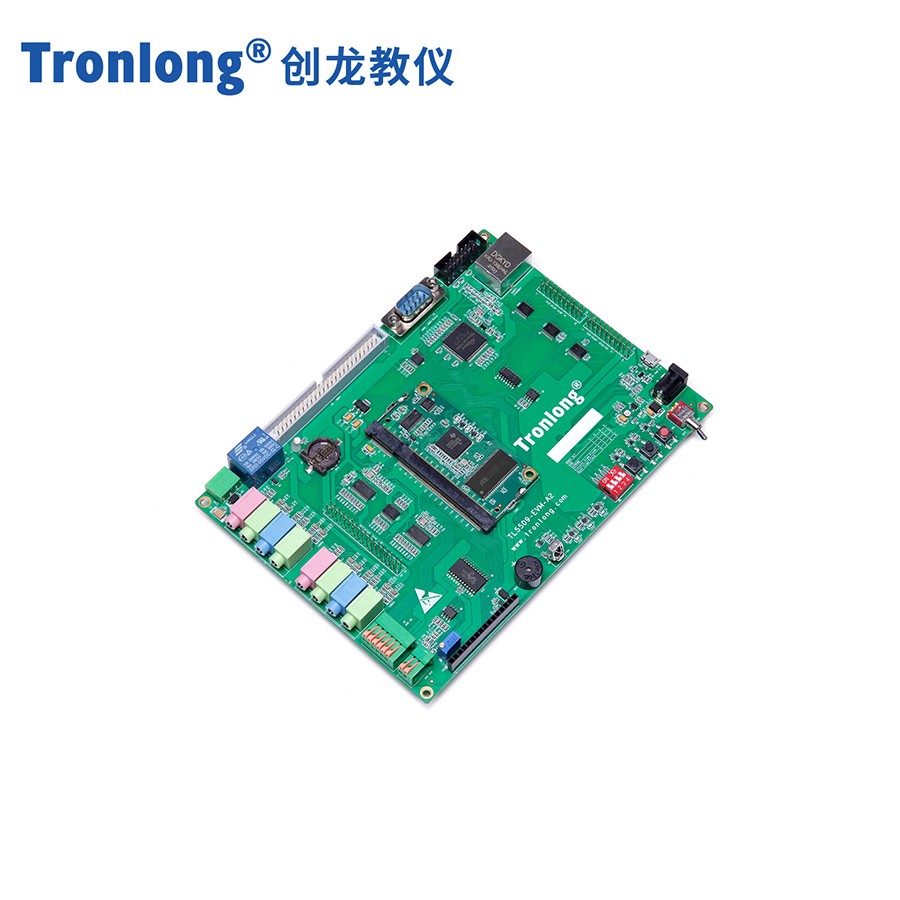

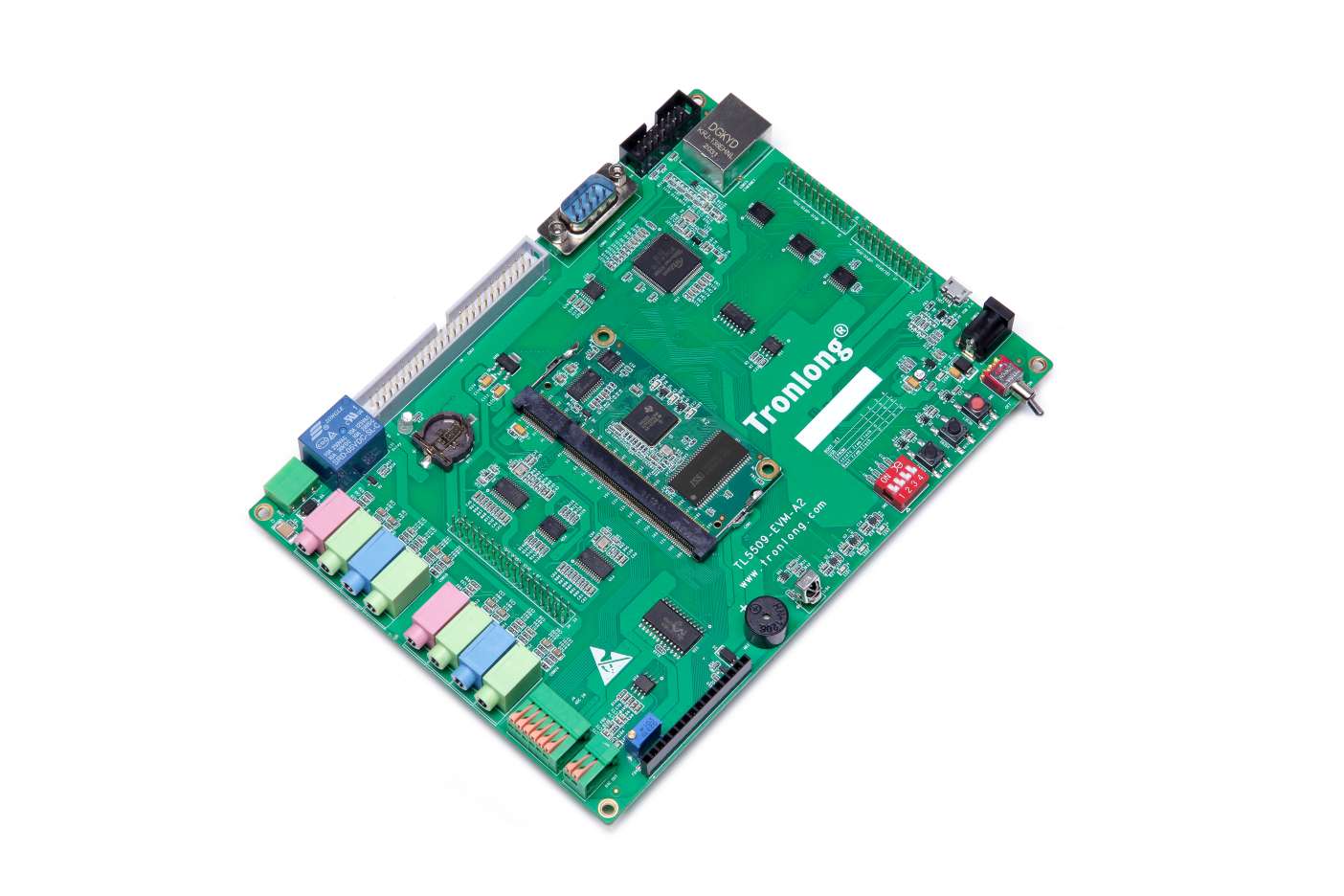

TL5509-EVM開發板斜視圖

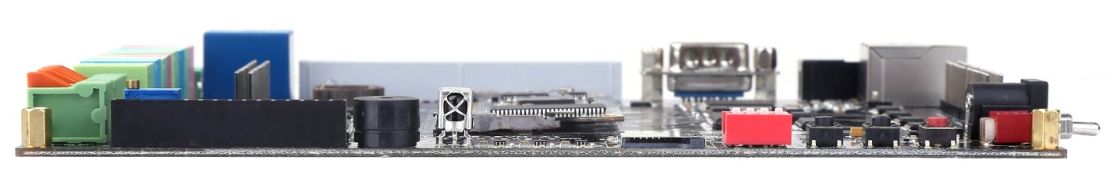

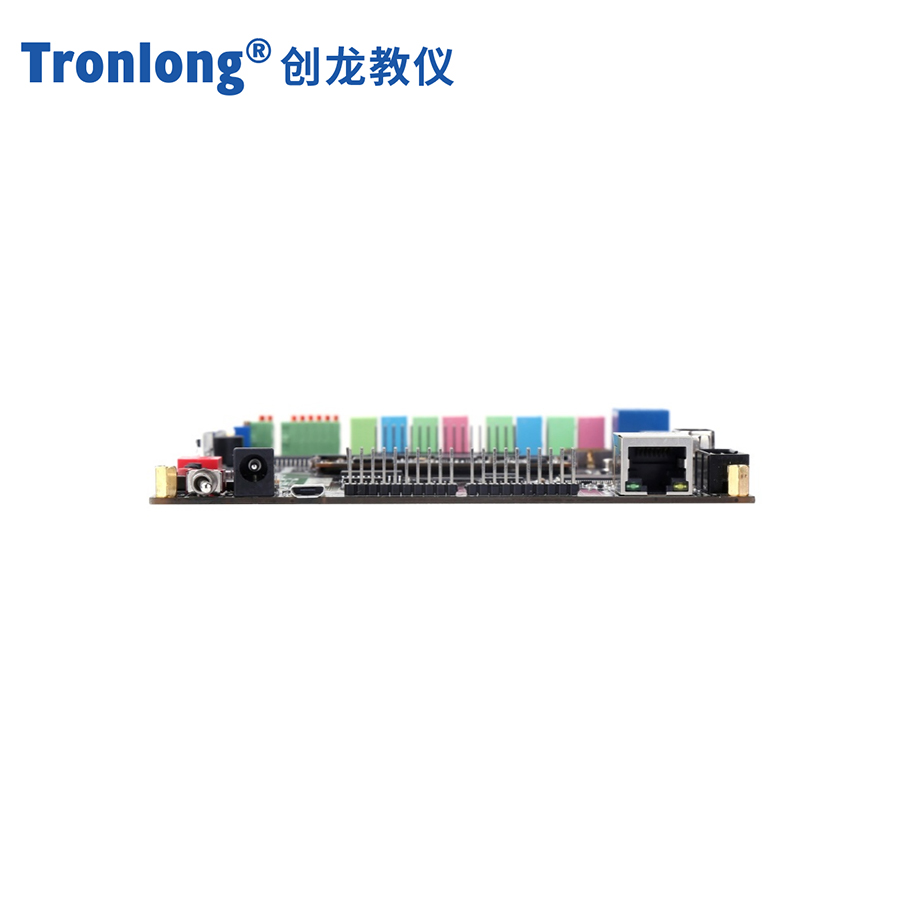

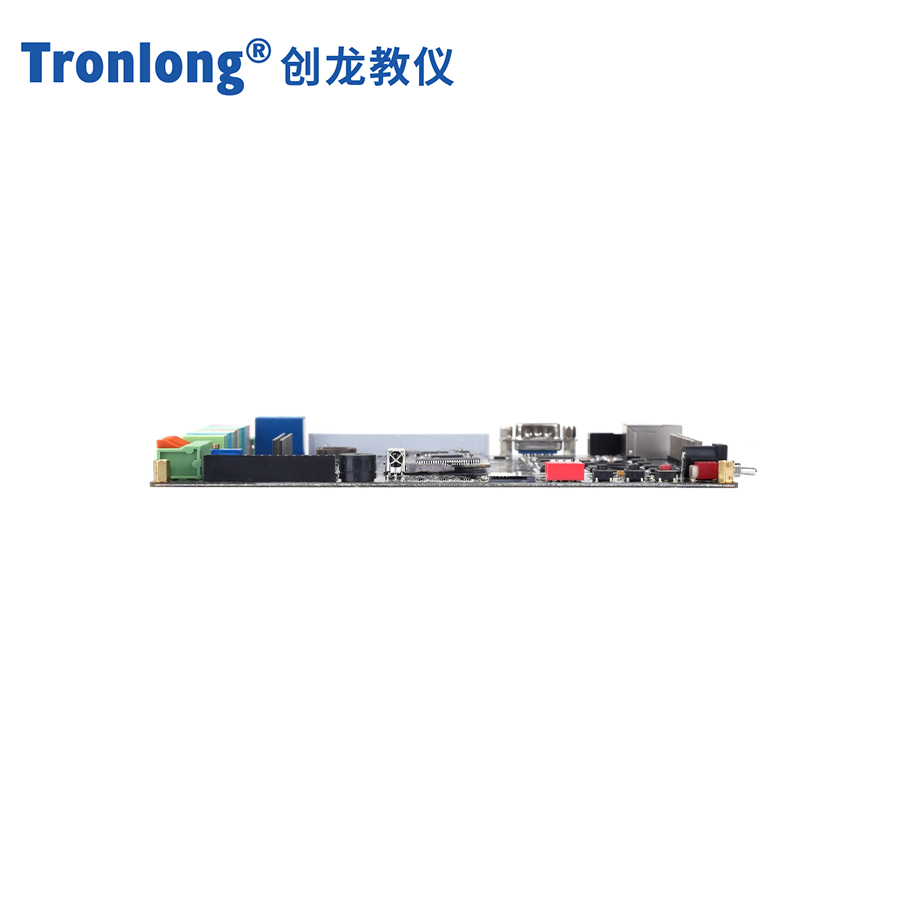

TL5509-EVM開發板側視圖1

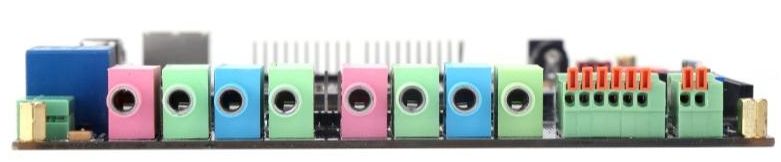

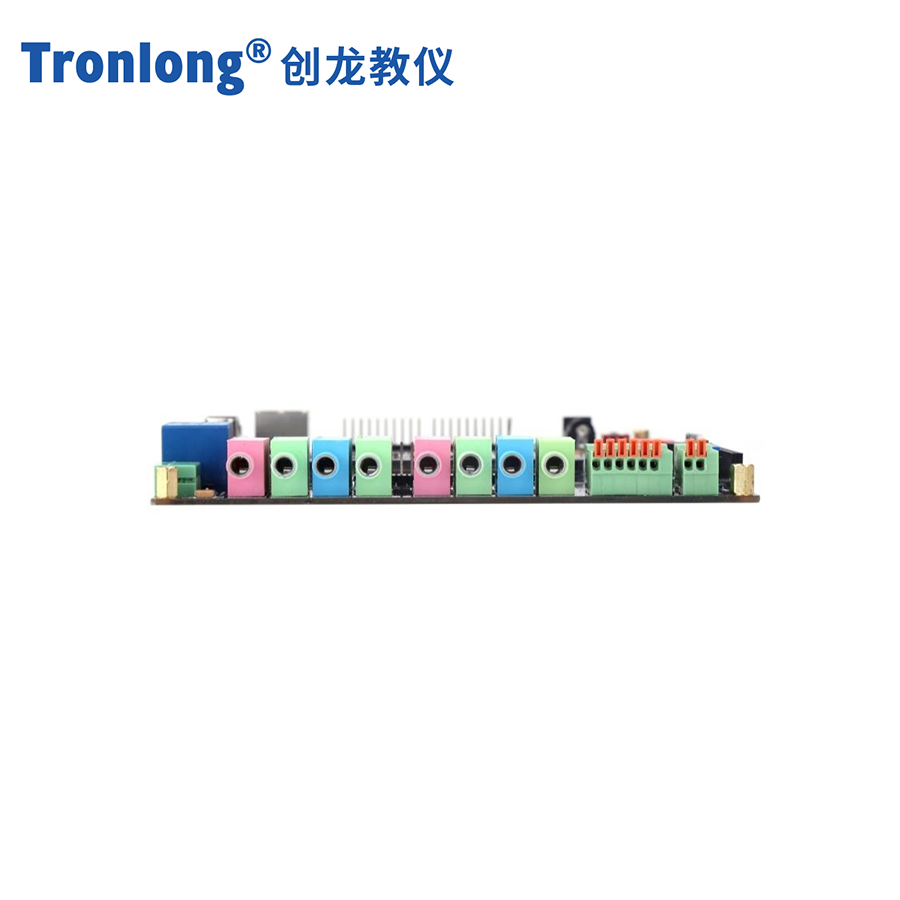

TL5509-EVM開發板側視圖2

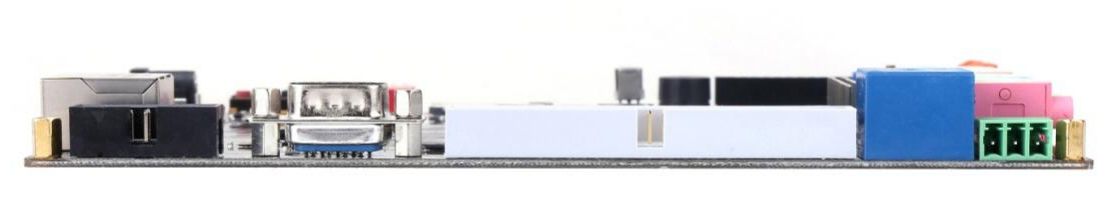

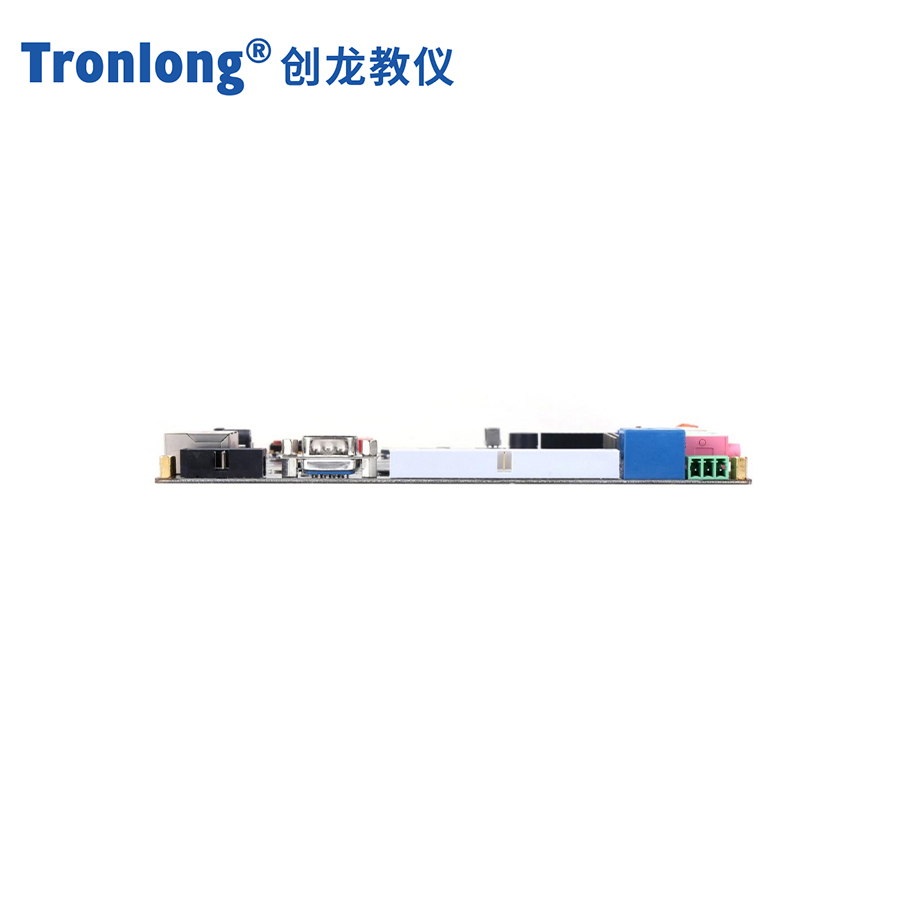

TL5509-EVM開發板側視圖3

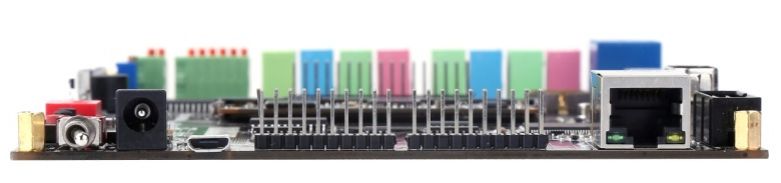

TL5509-EVM開發板側視圖4

TL5509-EVM是一款基于廣州創龍TI C55x架構的定點TMS320VC5509A低功耗核心板SOM-TL5509設計的高端DSP開發板；

底板采用沉金無鉛工藝的2層板設計，它為用戶提供了SOM-TL5509核心板的測試平臺，用于快速評估SOM-TL5509核心板的整體性能；

SOM-TL5509引出CPU全部資源信號引腳，二次開發極其容易，客戶只需要專注上層運用，降低了開發難度和時間成本，讓產品快速上市，及時搶占市場先機；

不僅提供豐富的Demo程序，還提供全面的技術支持，協助客戶進行底板設計和調試以及軟件開發。

典型運用領域

· SMS/MMS電話

· 優質音頻

· 語音加密

· 指紋識別器

· 音頻接口盒

· 高速數據采集和生成

軟硬件參數

硬件框圖

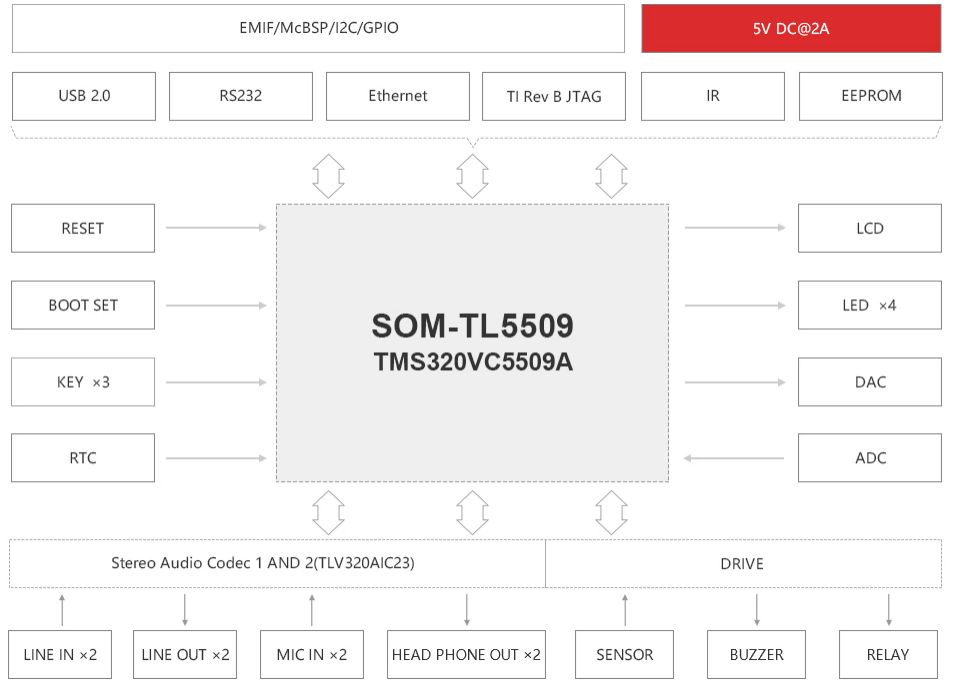

TL5509-EVM開發板硬件框圖

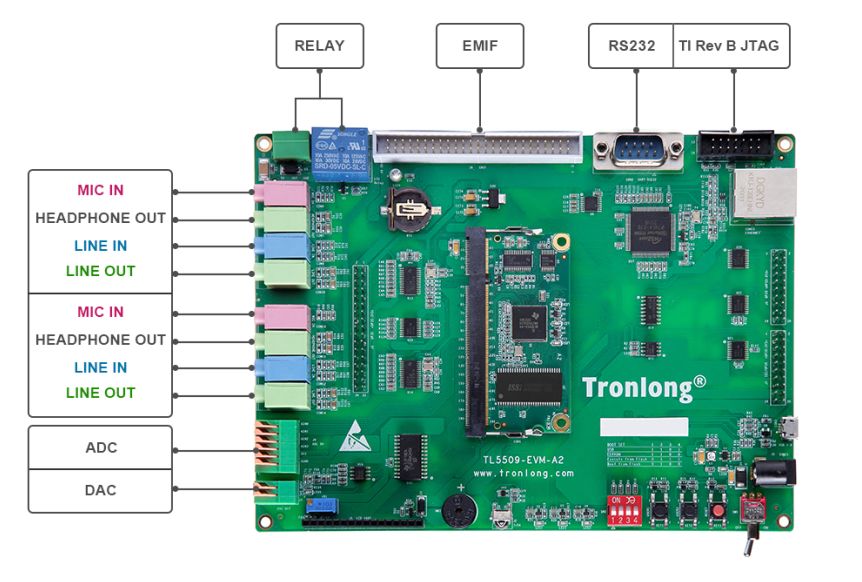

TL5509-EVM開發板硬件資源圖解1

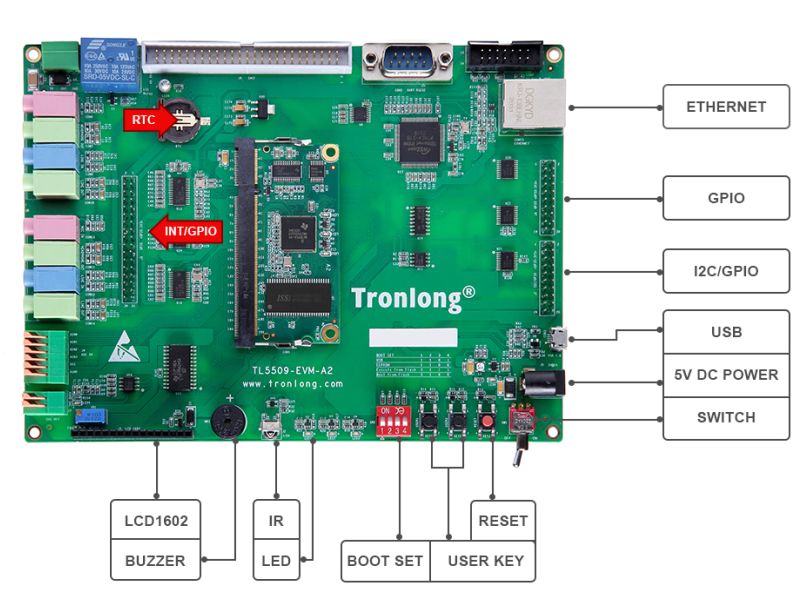

TL5509-EVM開發板硬件資源圖解2

硬件參數

CPU	TI TMS320VC5509A，C55x定點DSP，主頻200MHz
ROM	片內32Kx16bit，外擴512Kx16bit FLASH
RAM	片內128Kx16bit，外擴4Mx16bit SDRAM
EEPROM	2Kbit，AT24C02C
B2B Connector	1x SO-DIMM，共200pin
LED	2x電源指示燈（底板1個，核心板1個）
LED	5x用戶指示燈（底板3個，核心板2個）
KEY	2x用戶按鍵，1x系統復位按按鍵
JTAG	1x 14pin TI Rev B JTAG接口，間距2.54mm
DAC	1x DAC單通道，TI TL5615，，10bit，1.21MHz，0-5V，2pin接線端子，間距2.54mm
ADC	1x 4Channel ADC，10bit，0-3.3V，6pin接線端子，間距2.54mm
Infrared Transceiver	1x HX1838
BOOT SET	1x 4bit撥碼開關
UART	1x UART，RS232，DB9接口，全雙工模式
Bummer	1x無源蜂鳴器
Relay	1x 5V繼電器
AUDIO	2x LINE IN，3.5mm音頻座
	2x LINE OUT，3.5mm音頻座
	2x MIC IN，3.5mm音頻座
	2x HEADPHONE OUT，3.5mm音頻座
RTC	1x RTC，CR1220紐扣電池座
Ethernet	1x 10M/100M以太網，RJ45接口
USB	1x USB 2.0，，Micro USB接口，F(xiàn)ull-Speed(12Mbps) Slave Port
IO	2x 10pin排針，間距2.54mm，GPIO信號
	2x 10pin排針，間距2.54mm，含I2C、GPIO等信號
	2x 17pin排針，間距2.54mm，含INT、GPIO等信號
	2x 25pin簡易牛角座，2.54mm ，含EMIF信號
LCD	1x 1602液晶屏接口，1x 16pin排母，間距2.54mm
POWER	1x 5V 2A直流輸入，DC-005電源接口，外徑5.5mm，內徑2.1mm

軟件參數

DSP端軟件支持	裸機
CCS版本號	CCS5.5
軟件開發套件提供	DSK

開發資料

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供豐富的Demo程序，完美解決入門開發瓶頸；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易。

電氣特性

開發板工作環境

環境參數	最小值	典型值	最大值
商業級溫度	0°C	/	70°C
工業級溫度	-40°C	/	85°C
工作電壓	4.8V	5V	5.5V

功耗測試

類別	典型值電壓	典型值電流	典型值功耗
核心板	5V	250mA	1.25W
整板	5.09V	308mA	1.57W

備注：功耗測試基于廣州創龍TL5509-EVM開發板進行。

機械尺寸圖

	核心板	開發板
PCB尺寸	67.6mm*31mm	200mm*106.65mm
固定安裝孔數量	2個	4個

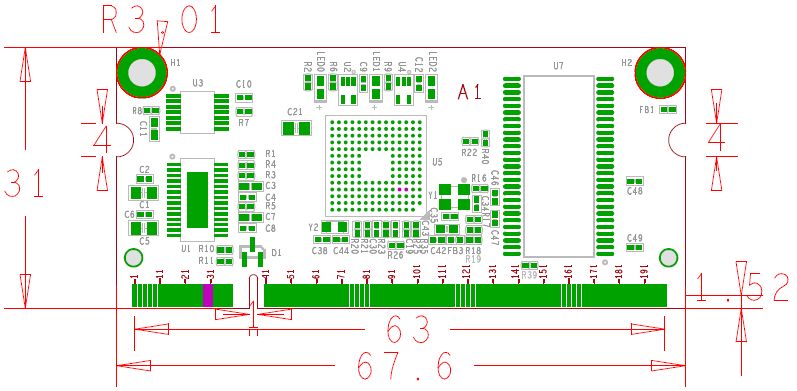

TL5509-EVM核心板機械尺寸圖

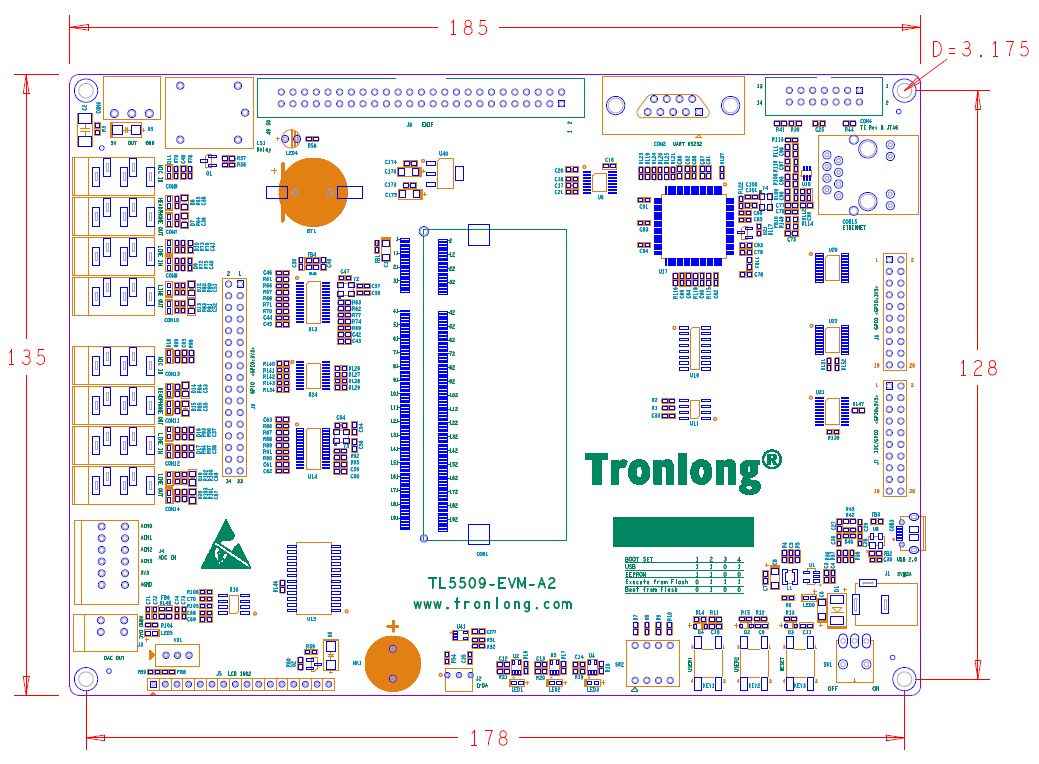

TL5509-EVM開發板機械尺寸圖

產品訂購型號

型號	CPU主頻	ROM	RAM	溫度級別
SOM-TL5509-200-8MN64MD-I-A	200MHz	1MByte	8MByte	工業級

備注：其他型號請與相關銷售人員聯系。

型號參數解釋

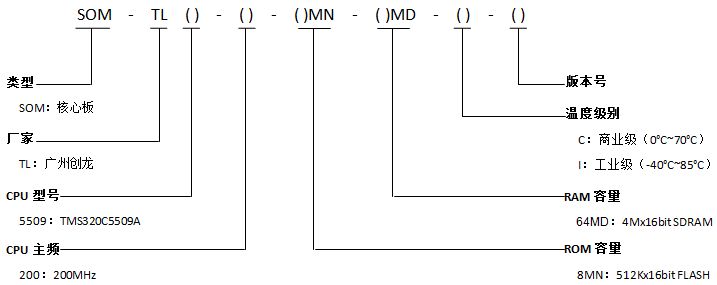

TL5509-EVM開發板型號參數解釋

開發板套件清單

名稱	數量
TL5509-EVM開發板（含核心板）	1塊
5V2A電源適配器	1個
資料光盤	1套
1602液晶屏	1個
RS232串口母線	1個
Micro USB線	1個
網線	1條
紅外遙控器	1條
