ARM Cortex-A9教學開發板：TL437x-EasyEVM
產品系列：Cortex-A9
匹配課程：《ARM技術與應用》
處理器架構：ARM
開發板簡介
典型應用領域
軟硬件參數
開發資料
電氣特性
機械尺寸
產品訂購型號
開發板套件清單
技術支持
增值服務
開發板簡介
創龍科技TL437x-EasyEVM是一款基于TI Sitara系列AM4376/AM4379 ARM Cortex-A9高性能低功耗處理器設計的開發板，由核心板與評估底板組成。
開發板接口資源豐富，引出千兆網口、CAMERA、GPMC、LCD、USB等接口，方便用戶快速進行產品方案評估與技術預研。

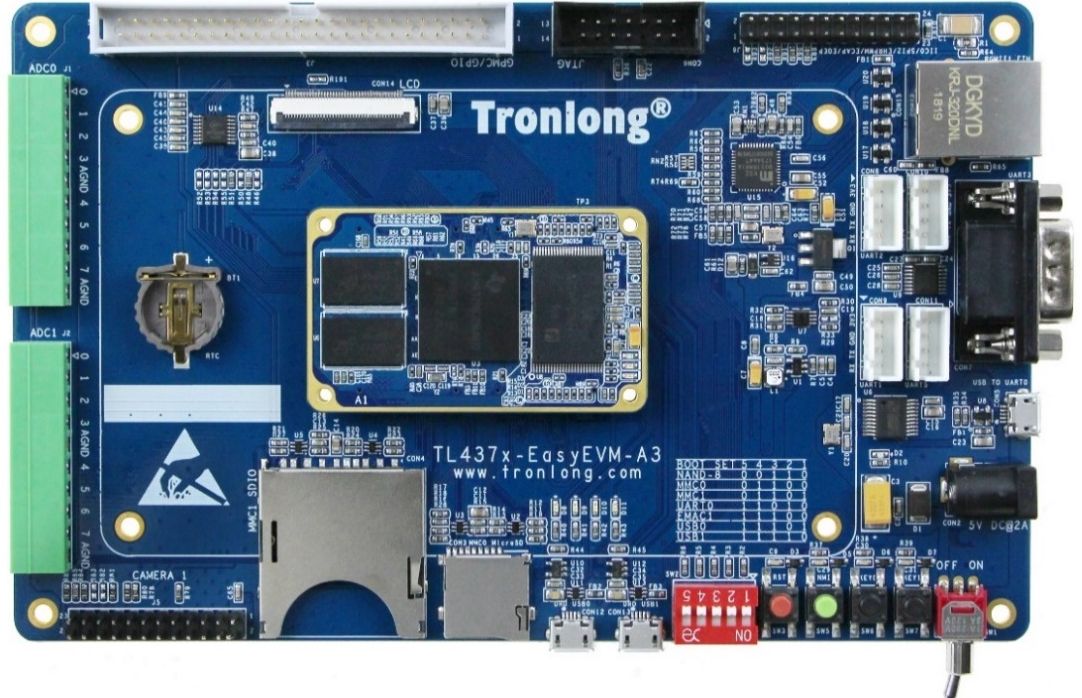

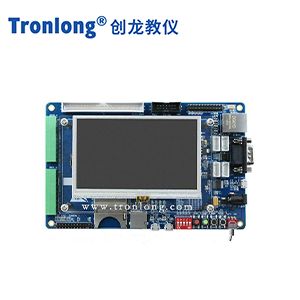

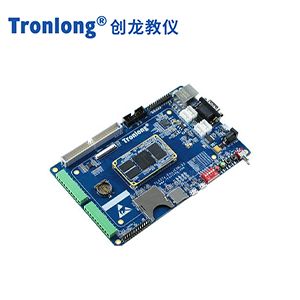

TL437x-EasyEVM開發板正面圖

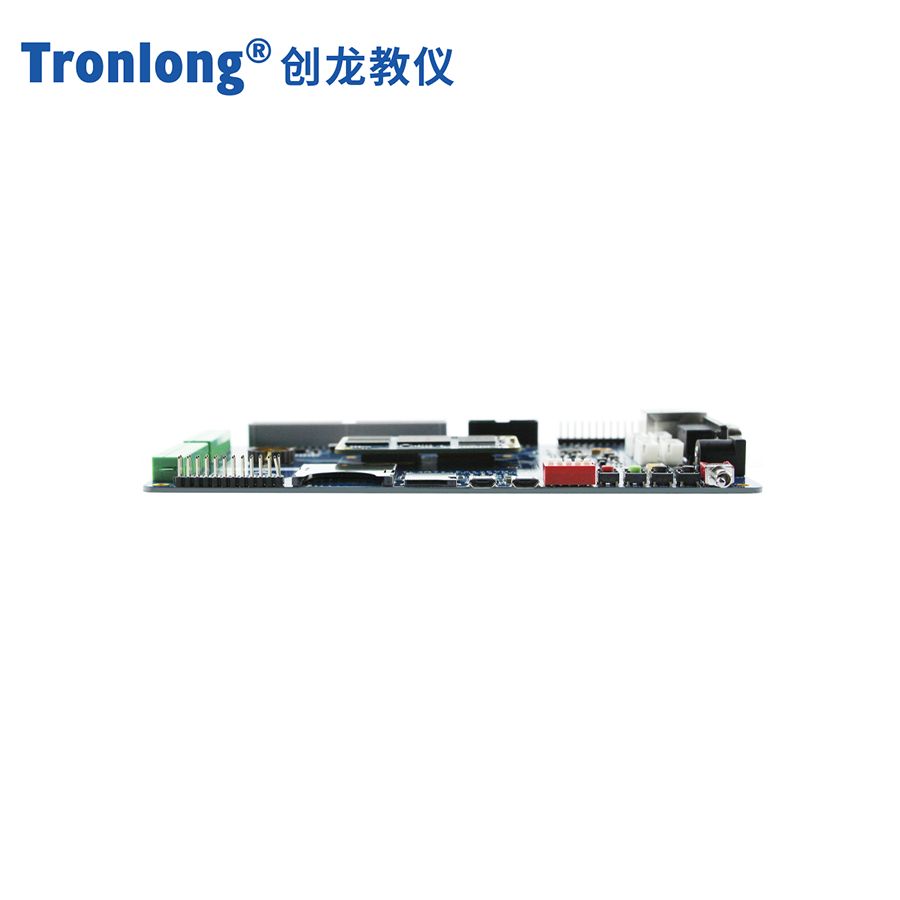

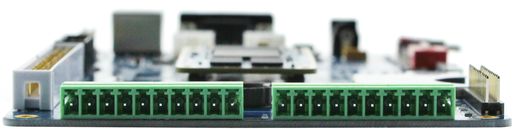

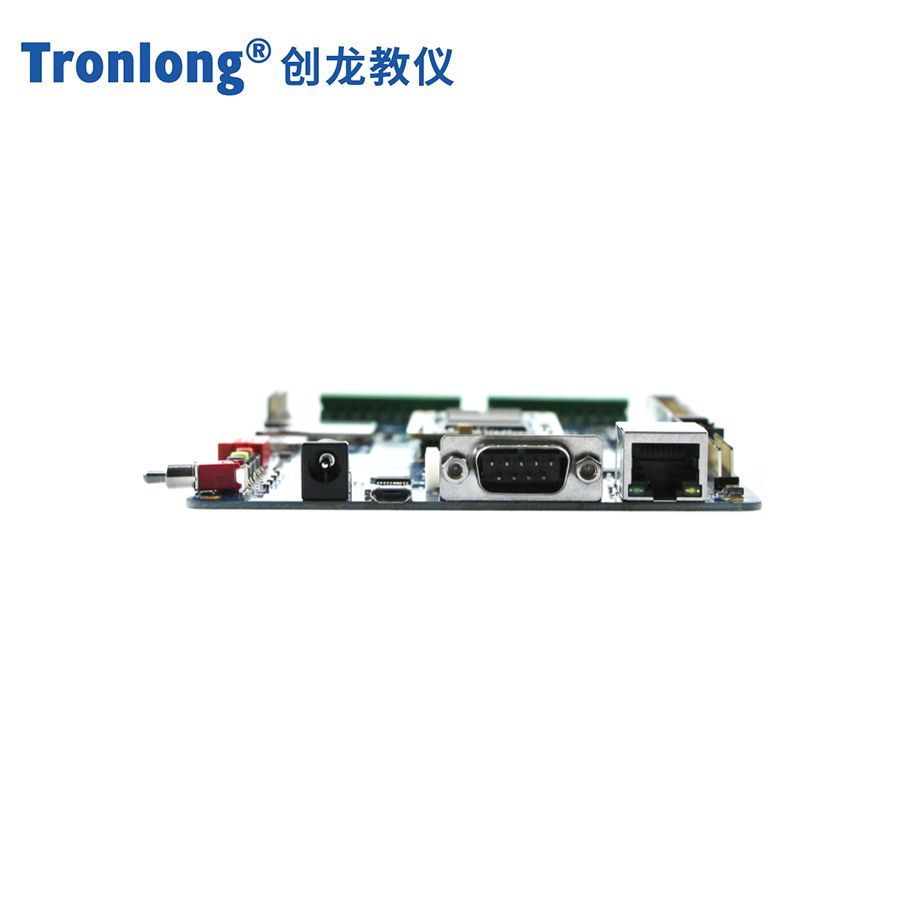

TL437x-EasyEVM開發板側視圖1

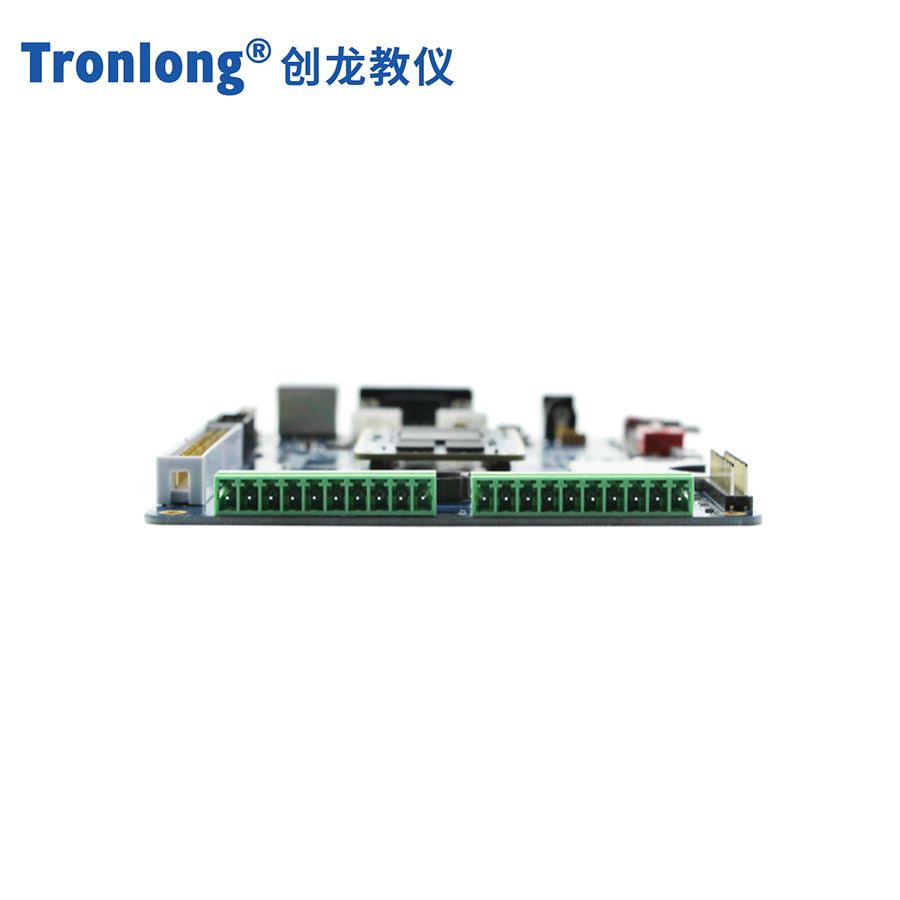

TL437x-EasyEVM開發板側視圖2

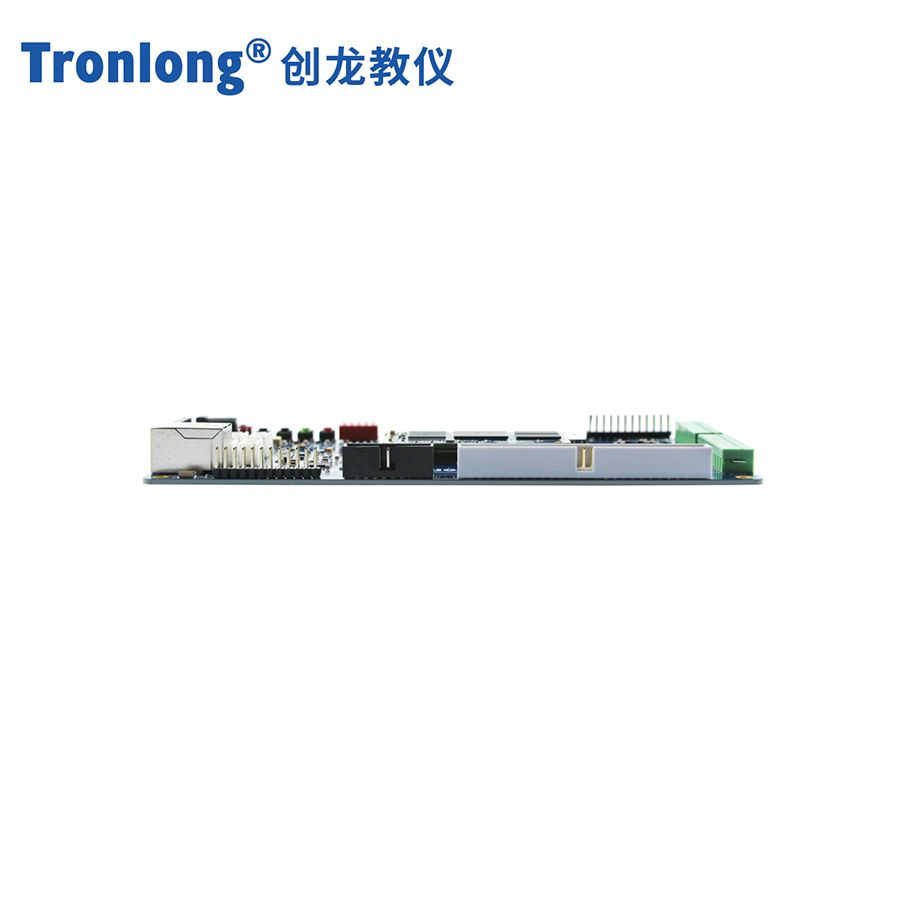

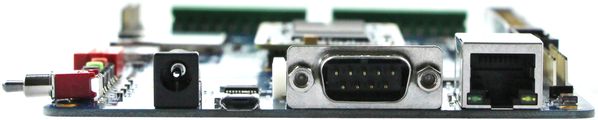

TL437x-EasyEVM開發板側視圖3

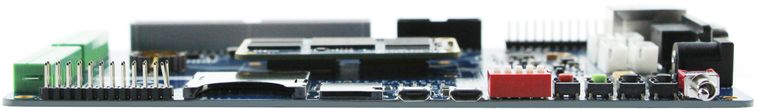

TL437x-EasyEVM開發板側視圖4
典型應用領域
· 通訊管理
· 數據采集
· 人機交互
· 運動控制
· 智能電力
軟硬件參數
硬件框圖

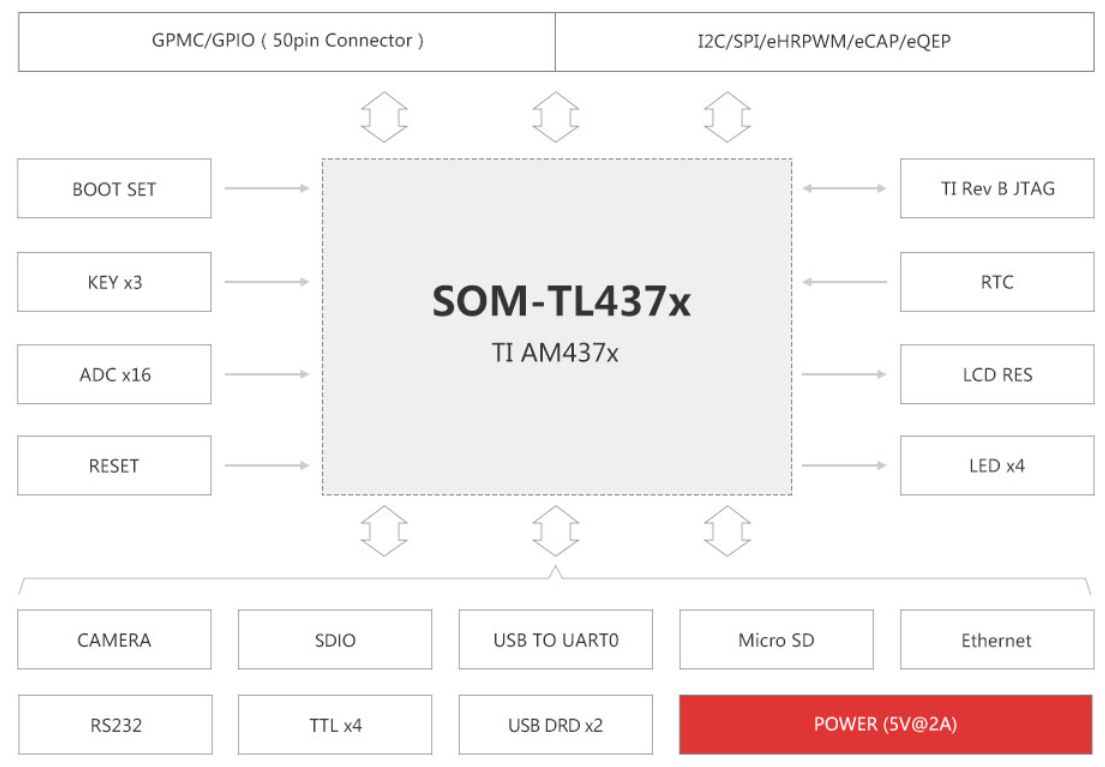

TL437x-EasyEVM評估板硬件框圖

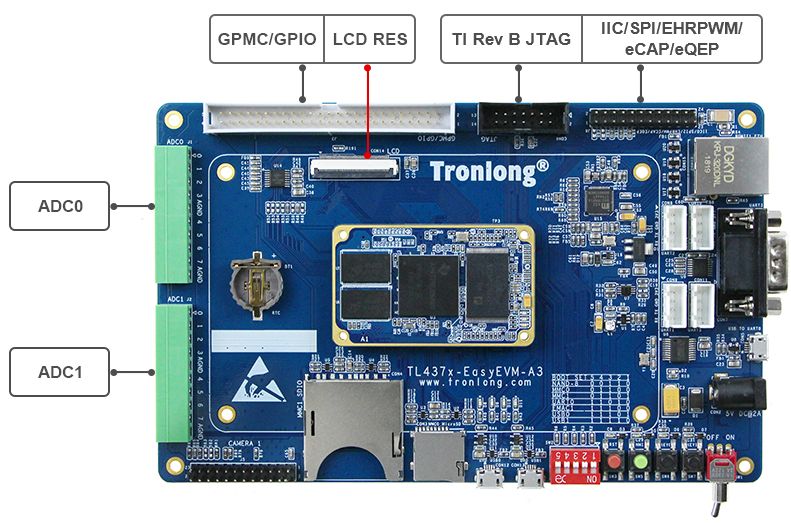

TL437x-EasyEVM評估板硬件資源圖解1

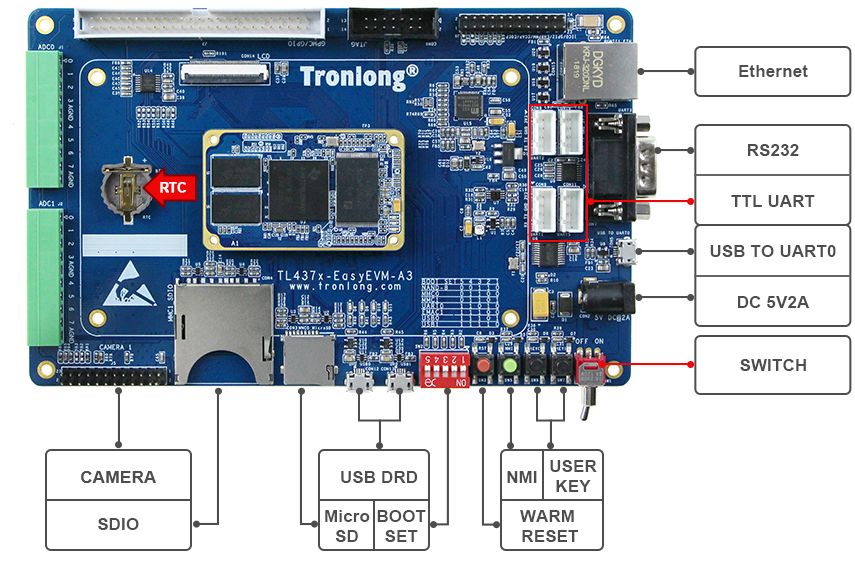

TL437x-EasyEVM評估板硬件資源圖解2
硬件參數
| CPU | CPU：TI Sitara AM4376/AM4379 |
| ARM Cortex-A9，主頻1 GHz | |
| 2x PRU-ICSS，每個PRU-ICSS子系統含2個PRU(Programmable Real-time Unit)核心，共4個PRU核心 | |
| 1x SGX530 3D圖形加速器（僅限AM4379） | |
| ROM | 512M/1GByte NAND FLASH |
| RAM | 512M/1GByte DDR3 |
| B2B Connector | 2x 60pin公座B2B連接器，2x 60pin母座B2B連接器，共240pin，間距0.5mm，合高4.0mm |
| LED | 2x 電源指示燈（核心板1個，評估底板1個） |
| 6x 用戶可編程指示燈（核心板2個，評估底板4個） | |
| KEY | 1x 系統復位按鍵 |
| 1x 非屏蔽中斷按鍵 | |
| 2x 用戶輸入按鍵 | |
| SD | 1x Micro SD接口 |
| 1x SDIO接口 | |
| RTC | 1x RTC座，適配紐扣電池CR1220（3V不可充） |
| ADC | 2x 8-ch 12-Bit ADC，867K Samples Per Second，10pin 3.81mm綠色端子方式，電壓輸入范圍一般為0~1.8V |
| CAMERA | 1x CAMERA，2x 12pin排針方式，間距2.54mm |
| DISPLAY | 1x LCD RES電阻觸摸屏接口，40pin FFC連接器，間距0.5mm |
| USB | 2x USB 2.0 DRD(Dual-Role-Device - Host or Device)，Micro USB接口 |
| UART | 1x Debug UART，UART0，Micro USB接口 |
| 1x RS232 UART，UART3，DB9接口 | |
| 4x TTL UART，分別為UART1/2/4/5(RX、TX、3V3、GND) | |
| Ethernet | 1x RGMII，RJ45接口，10/100/1000M自適應 |
| IO | 1x 排針拓展接口，2x 12pin規格，間距2.54mm，包含I2C、SPI、eHRPWM、eCAP、eQEP等拓展信號 |
| 1x IDC3簡易牛角座，2x 25pin規格，間距2.54mm，包含GPMC、GPIO等拓展信號 | |
| JTAG | 1x 14pin TI Rev B JTAG接口，間距2.54mm |
| BOOT SET | 1x 5bit啟動方式選擇撥碼開關 |
| SWITCH | 1x 電源擺動開關 |
| POWER | 1x 5V2A直流輸入DC-005電源接口，可適配外徑5.5mm、內徑2.1mm電源插頭 |
軟件參數
| ARM端軟件支持 | 裸機，Linux-4.9.65，Linux-RT-4.9.65 | |
| CCS版本號 | CCS7.4 | |
| 圖形界面開發工具 | Qt | |
| 軟件開發套件提供 | Processor-SDK Linux-RT | |
| 驅動支持 | NAND FLASH | DDR3 |
| SPI FLASH | I2C FRAM | |
| MMC/SD | ADC | |
| USB 2.0 | CMOS Sensor OV2659 | |
| LED | KEY | |
| RS232 | RS485 | |
| AUDIO TLV320AIC3106 | Ethernet KSZ9031 RGMII | |
| CAN | 7in Touch Screen LCD(Cap) | |
| HDMI OUTPUT SIL9022ACNU | 7in Touch Screen LCD(Res) | |
| USB Mouse | RTC | |
| USB CAMERA | USB GPS | |
| USB 4G | USB WIFI | |
開發資料
提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；
提供系統固化鏡像、內核驅動源碼、文件系統源碼，以及豐富的Demo程序；
提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易； 開發案例主要包括：
· 裸機開發案例
· Linux應用開發案例
· Linux-RT應用開發案例
· Qt開發案例
· 4G/WIFI開發案例
· Acontis EtherCAT主站開發案例
· IgH EtherCAT主站開發案例
· PRU電機控制開發案例
· Docker容器技術演示案例
電氣特性
工作環境
| 環境參數 | 最小值 | 典型值 | 最大值 |
| 核心板工作溫度 | -40°C | / | 85°C |
| 核心板工作電壓 | / | 5.0V | / |
| 評估板工作電壓 | / | 5.0V | / |
功耗測試
| 類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
| 核心板 | 狀態1 | 5.0V | 0.23A | 1.15W |
| 狀態2 | 5.0V | 0.38A | 1.90W | |
| 評估板 | 狀態1 | 5.0V | 0.33A | 1.65W |
| 狀態2 | 5.0V | 0.50A | 2.50W |
備注：功耗基于TL437x-EasyEVM評估板測得。功耗測試數據與具體應用場景有關，僅供參考。
狀態1：系統啟動，評估板不接入外接模塊，不執行額外應用程序；
狀態2：系統啟動，評估板不接入外接模塊，運行DDR壓力讀寫測試程序，ARM Cortex-A9核心的資源使用率約為100%。
機械尺寸
| 核心板 | 評估底板 | |
| PCB尺寸 | 35mm*58mm | 110mm*175mm |
| PCB層數 | 8層 | 2層 |
| PCB板厚 | 1.6mm | 1.6mm |
| 安裝孔數量 | 4個 | 4個 |

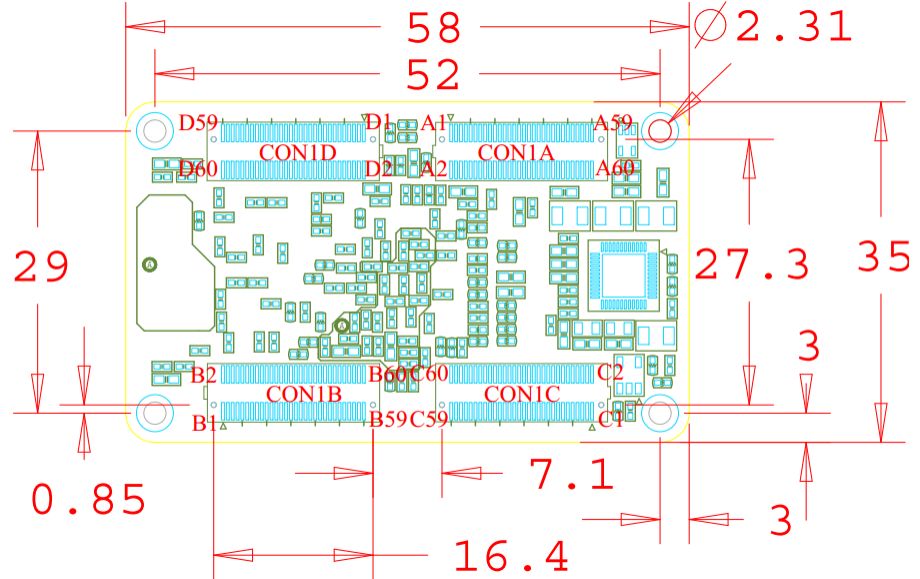

TL437x-EasyEVM核心板機械尺寸

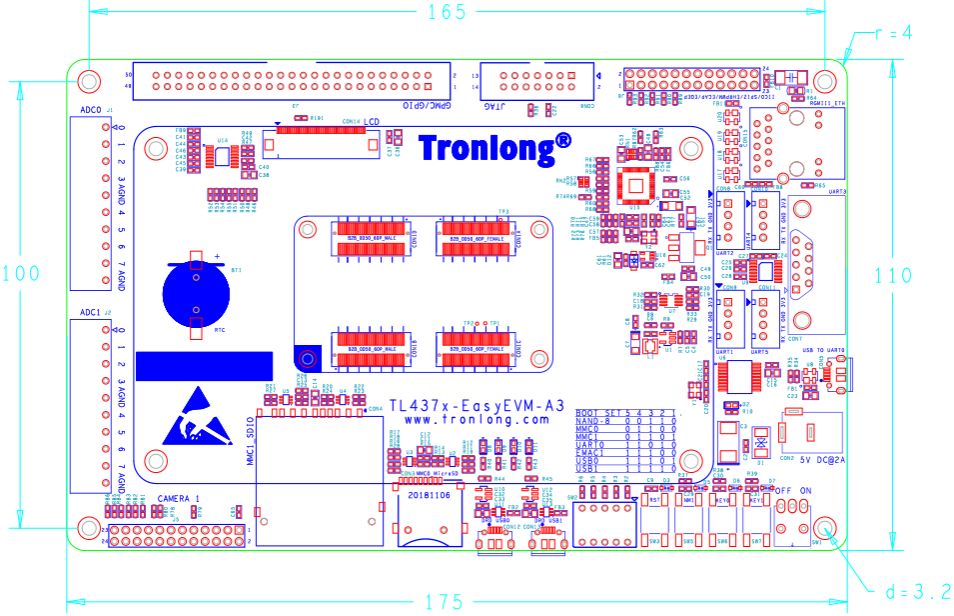

TL437x-EasyEVM評估板底板機械尺寸圖
產品訂購型號
| 型號 | ARM | ARM主頻 | NAND FLASH | DDR3 |
| TL4376-EasyEVM-A3-1000-4GN4GD-I-A1 | AM4376 | 1GHz | 512MByte | 512MByte |
| TL4376-EasyEVM-A3-1000-8GN8GD-I-A1 | AM4376 | 1GHz | 1GByte | 1GByte |
| TL4379-EasyEVM-A3-1000-4GN4GD-I-A1 | AM4379 | 1GHz | 512MByte | 512MByte |
| TL4379-EasyEVM-A3-1000-8GN8GD-I-A1 | AM4379 | 1GHz | 1GByte | 1GByte |
備注：標配為TL4376-EasyEVM-A3-1000-4GN4GD-I-A1，其他型號請與相關銷售人員聯系。
型號參數解釋

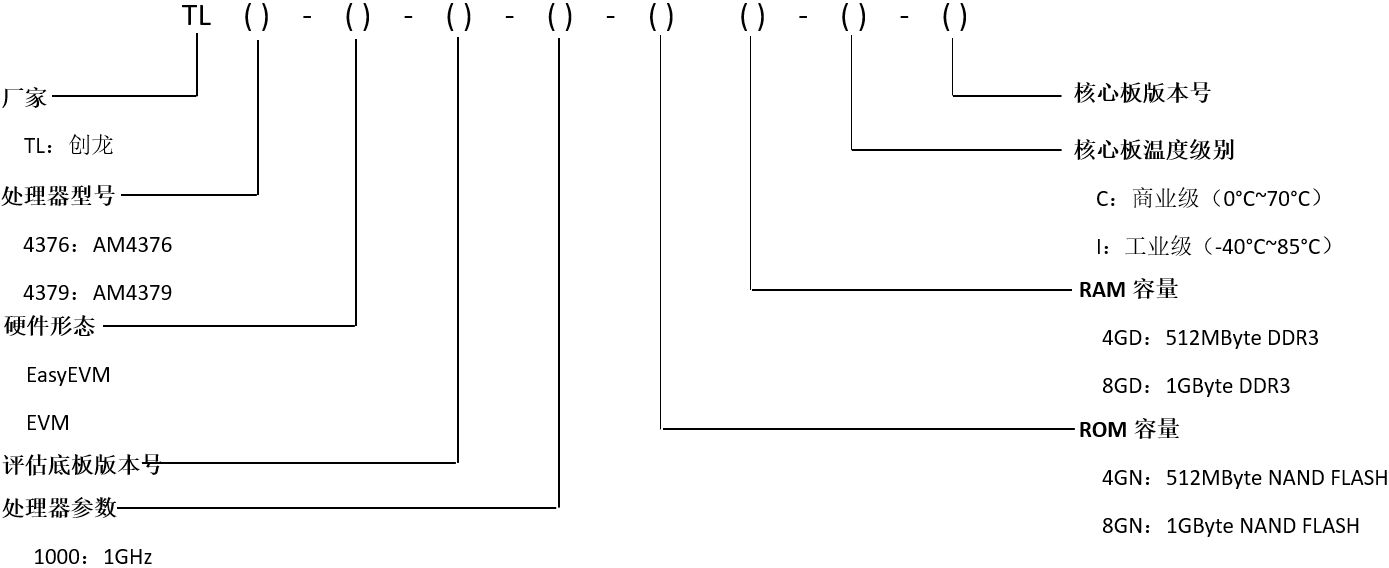

TL437x-EasyEVM評估板型號參數解釋
開發板套件清單
| 名稱 | 數量 | 備注 |
| TL437x-EasyEVM評估板 | 1個 | / |
| 5V2A電源適配器 | 1個 | 贈品 |
| 資料光盤/U盤 | 1套 | 贈品 |
| Micro SD系統卡 | 1個 | 贈品 |
| 讀卡器 | 1個 | 贈品 |
| Micro USB線 | 1條 | 贈品 |
| 直連網線 | 1根 | 贈品 |
| Micro OTG轉接頭 | 1個 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
增值服務
主板定制設計
核心板定制
嵌入式軟件開發
項目合作開發
技術培訓
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL437x-EasyEVM開發板規格書.pdf | 2022-09-21 |
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL437x-EasyEVM開發板產品資料 | 2022-09-14 |
