DSP + ARM + FPGA開發板：TL138F-EVM
產品系列：C6000，Spartan-6，Cortex-A9
匹配課程：《DSP技術與應用》，《FPGA技術與應用》，《ARM技術與應用》
處理器架構：DSP，F(xiàn)PGA，ARM
開發板簡介
典型應用領域
軟硬件參數
開發資料
電氣特性
產品機械尺寸
產品訂購型號
開發板套件清單
技術支持
增值服務
開發板簡介
創龍科技TL138F-EVM開發板是一款基于TI OMAP-L138（定點/浮點DSP C674x + ARM9） + Xilinx Spartan-6 FPGA處理器設計的開發板，由核心板和底板組成；
核心板內部 OMAP-L138 與 Spartan-6 通過 uPP、EMIFA、I2C通信總線連接；
核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境；
開發板接口資源豐富，引出網口、EMIFA、SATA、USB、LCD、VGA、PMOD等接口，方便用戶快速進行產品方案評估與技術預研。

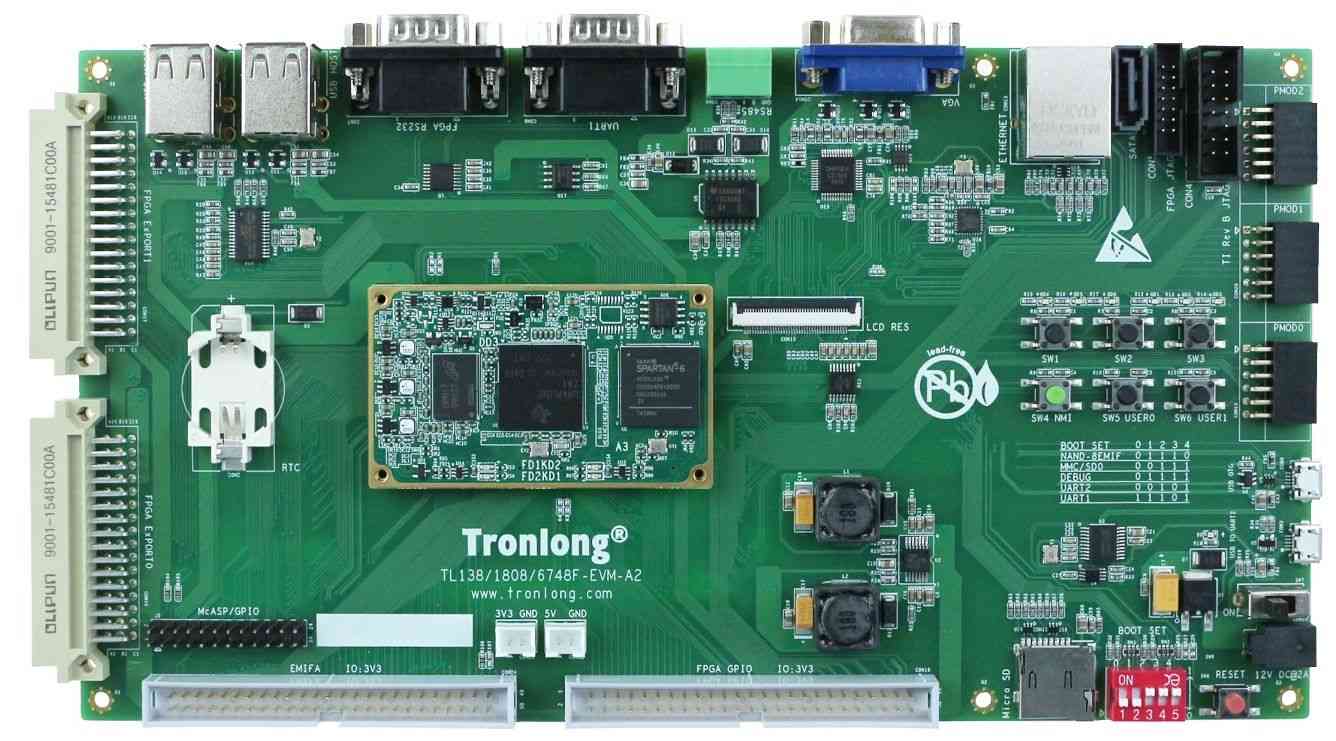

TL138F-EVM開發板正面圖1

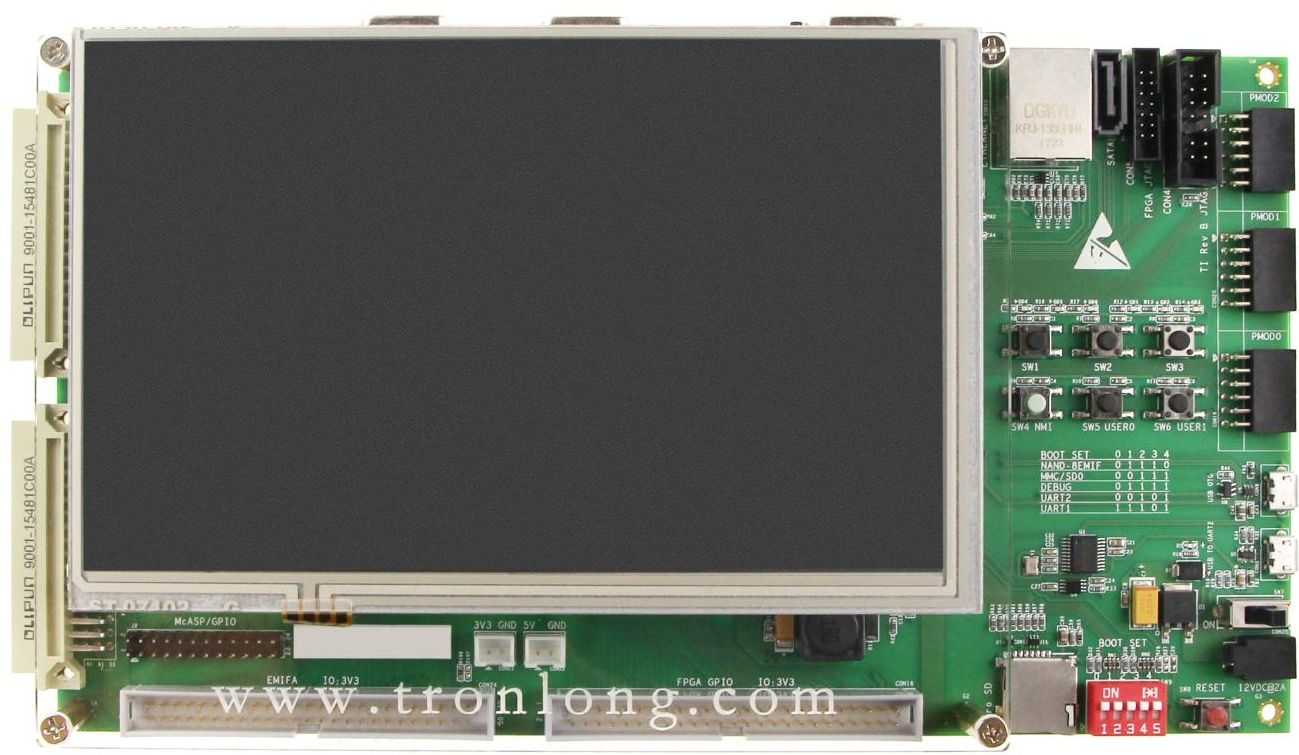

TL138F-EVM開發板正面圖2

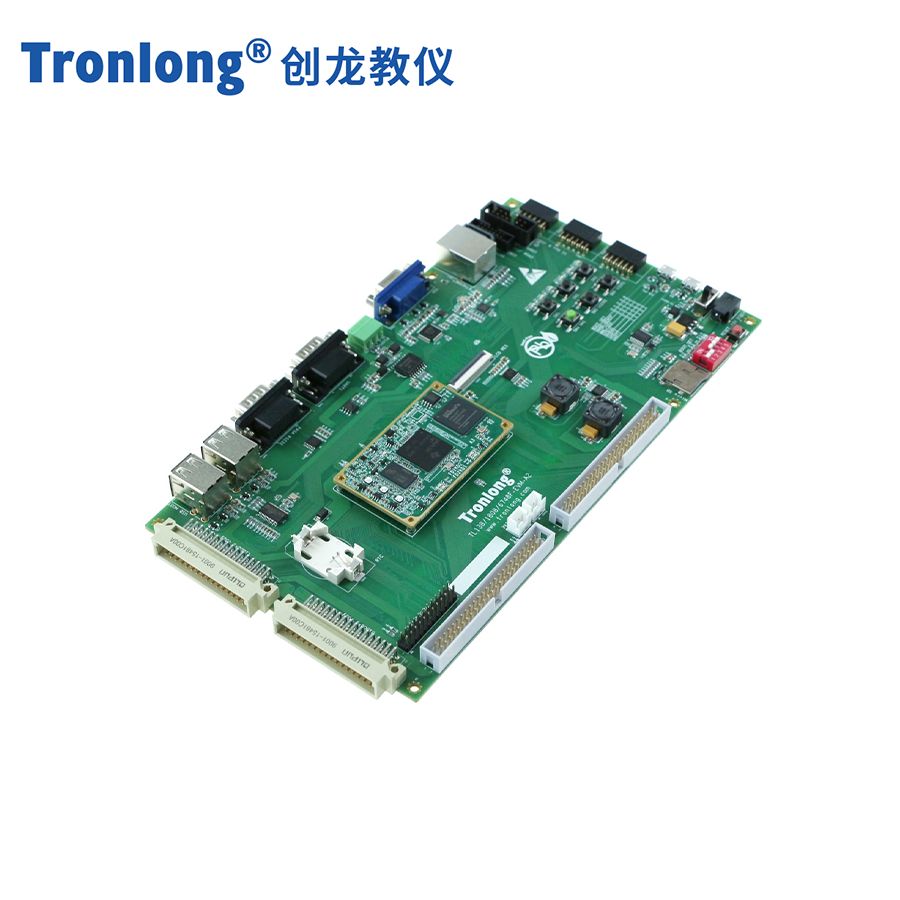

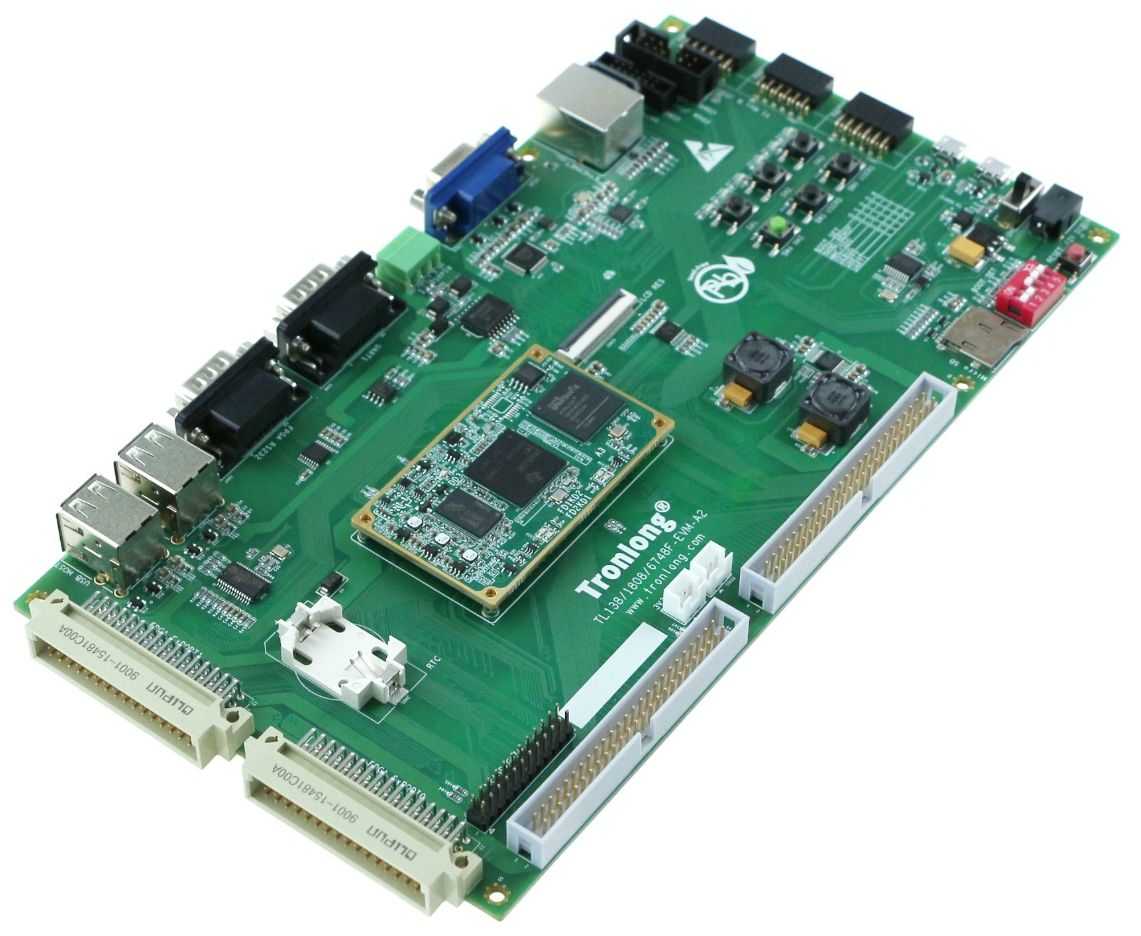

TL138F-EVM開發板斜視圖

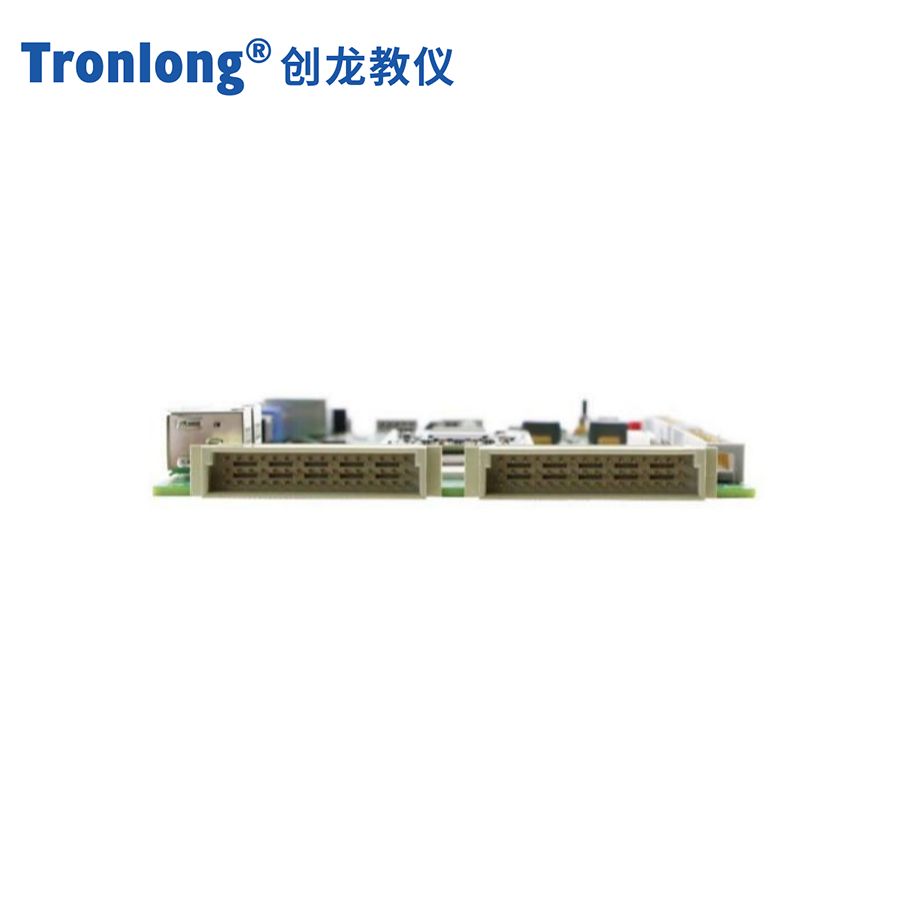

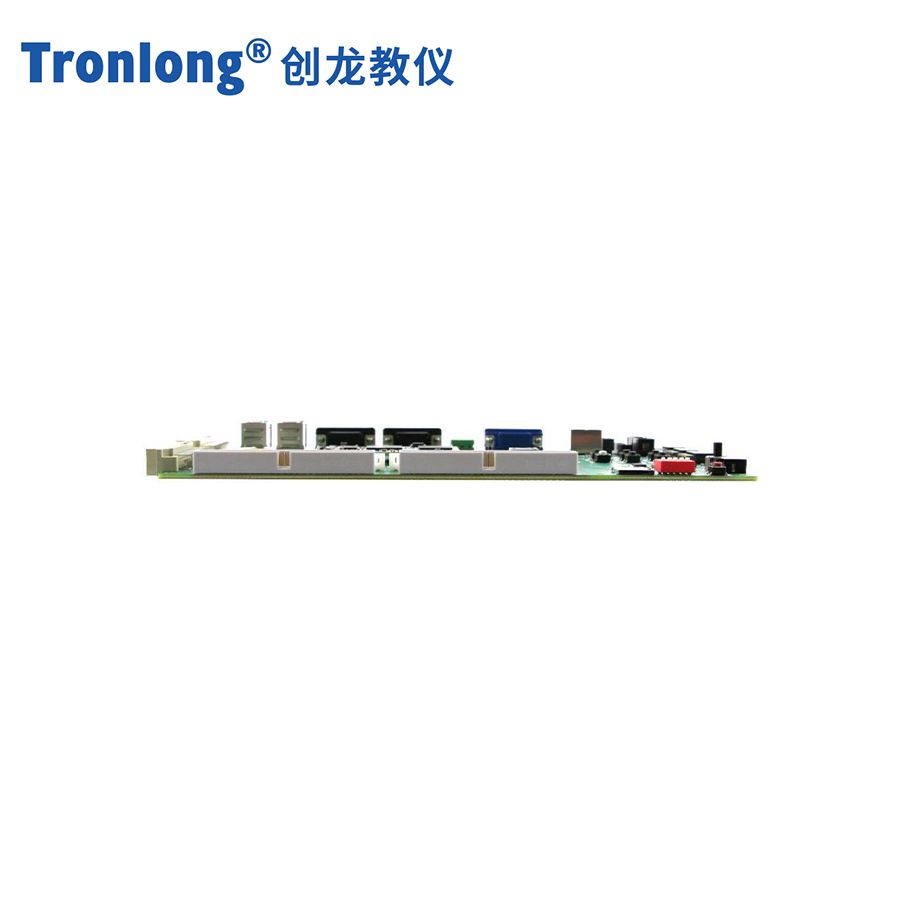

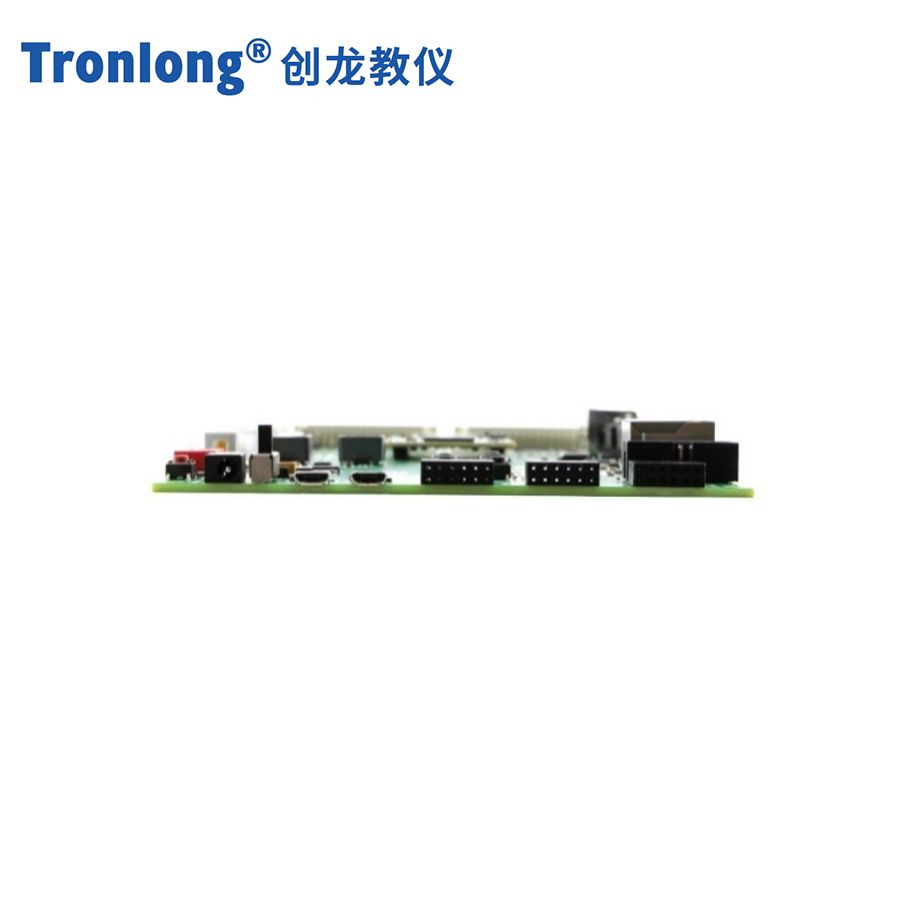

TL138F-EVM開發板側視圖1

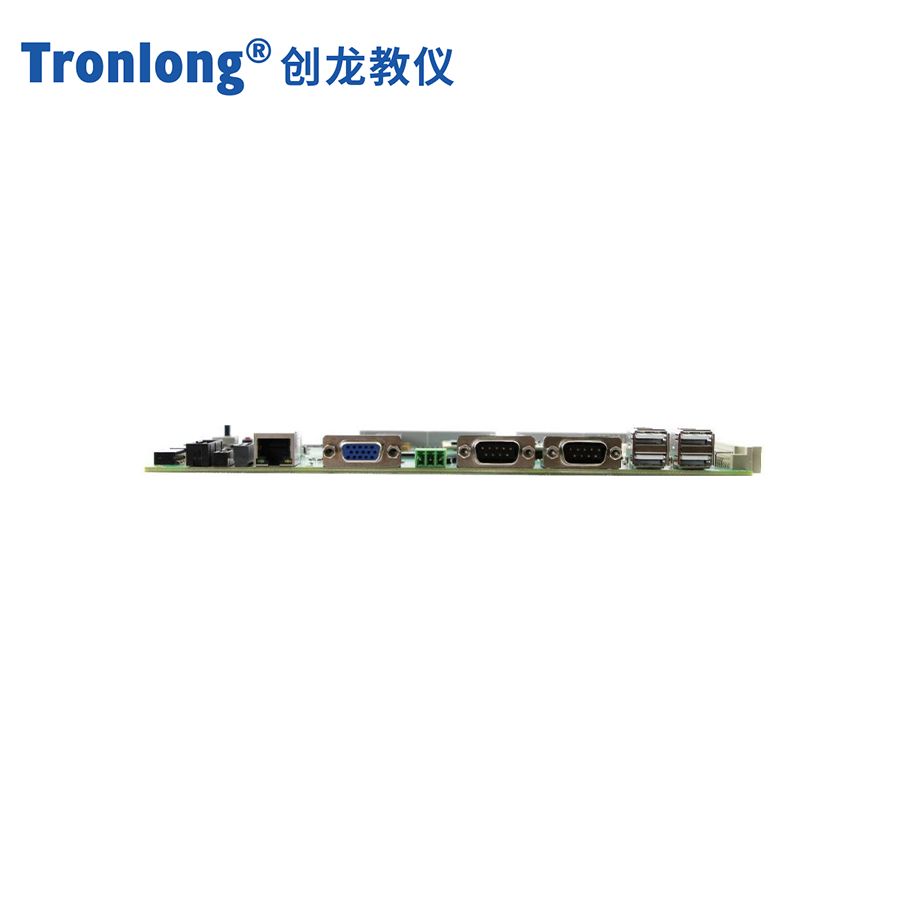

TL138F-EVM開發板側視圖2
TL138F-EVM開發板側視圖3

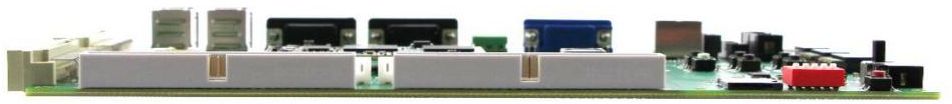

TL138F-EVM開發板側視圖4
典型應用領域
· 運動控制
· 電力設備
· 儀器儀表
· 醫療設備
· 通信探測
· 慣性導航
軟硬件參數
硬件框圖

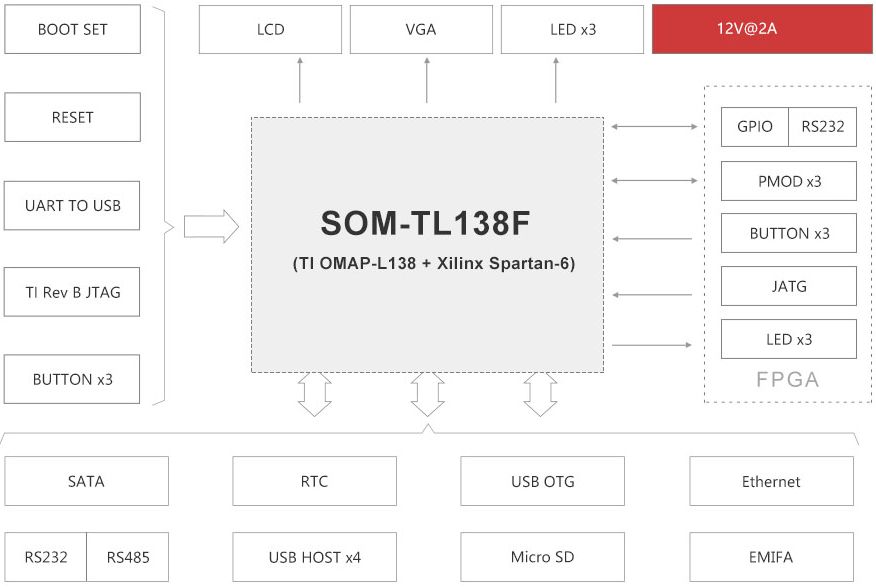

TL138F-EVM開發板硬件框圖

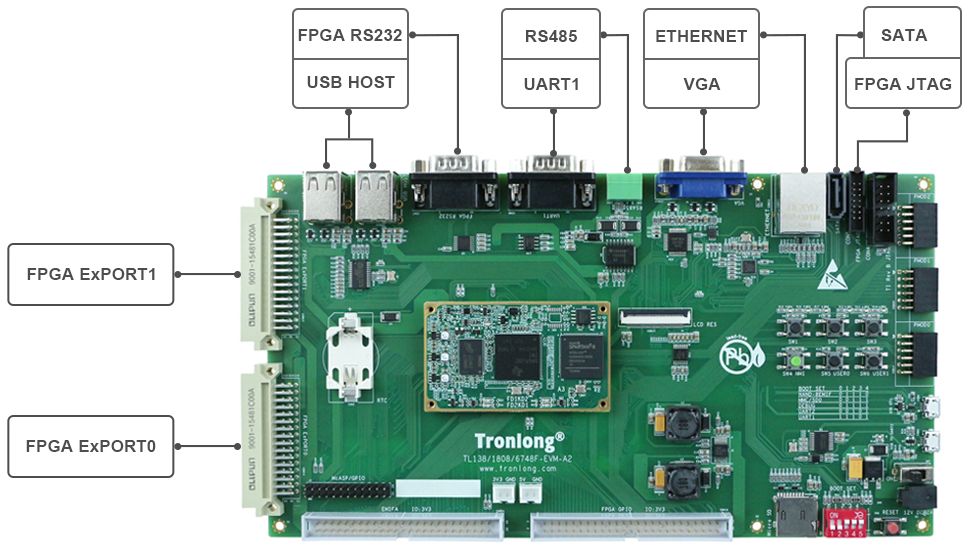

TL138F-EVM開發板硬件資源圖解1

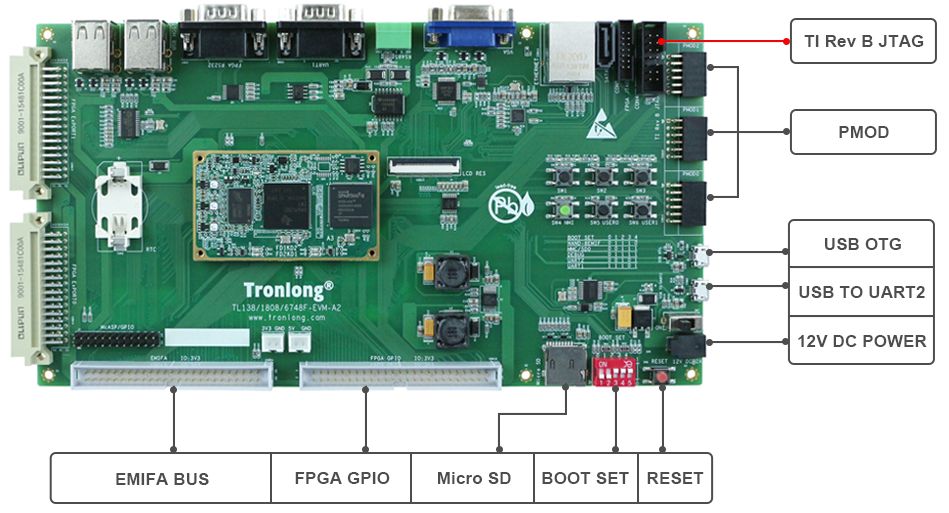

TL138F-EVM開發板硬件資源圖解2
硬件參數
- OMAP-L138端硬件參數 -
| CPU | CPU型號：TI OMAP-L138 |
| 1x ARM9，主頻456MHz | |
| 1x DSP C674x，主頻456MHz，支持浮點運算 | |
| 1x PRU-ICSS，含2個PRU(Programmable Real-time Unit)核心 | |
| ROM | 512MByte NAND FLASH |
| 1x 2Kbit EEPROM | |
| RAM | 128/256MByte DDR2 |
| B2B Connector | 2x 80pin公座B2B連接器，2x 80pin母座B2B連接器，間距0.5mm，共320pin |
| LED | 2x電源指示燈（核心板1個，底板1個） |
| 5x用戶可編程指示燈（核心板2個，底板3個） | |
| KEY | 1x系統復位按鍵 |
| 2x用戶輸入按鍵 | |
| 1x非屏蔽中斷按鍵 | |
| DISPLAY | 1x VGA OUT接口 |
| 1x LCD RES電阻觸摸屏接口，40pin FFC連接器，間距0.5mm | |
| SD | 1x Micro SD接口 |
| RTC | 1x RTC座，適配紐扣電池ML2032（3V可充）、CR2032（3V不可充） |
| SATA | 1x 7pin SATA硬盤接口 |
| Ethernet | 1x MII，RJ45接口，10/100M自適應 |
| USB | 1x USB 2.0 OTG接口 |
| 4x USB 1.1 HOST接口，通過USB HUB拓展引出 | |
| UART | 1x Debug UART，UART2，Micro USB接口 |
| 1x RS232 UART，UART1，DB9接口 | |
| 1x RS485 UART，UART1，3pin 3.81mm綠色端子方式 | |
| IO | 1x IDC3簡易牛角座，2x 25pin規格，間距2.54mm，EMIFA拓展信號 |
| 1x排針接口，2x 12pin規格，間距2.54mm，含McASP、GPIO等拓展信號 | |
| JTAG | 1x 14pin TI Rev B JTAG接口，間距2.54mm |
| BOOT SET | 1x 5bit啟動方式選擇撥碼開關 |
| SWITCH | 1x電源撥動開關 |
| POWER | 1x 12V2A直流輸入DC-417電源接口，可適配外徑4.4mm、內徑1.65mm電源插頭 |
| 2x 2pin白色端子座，間距2.54mm，提供3.3V和5V電源 |
備注：B2B、電源、指示燈等部分硬件資源，OMAP-L138與Spartan-6共用。
- Spartan-6端硬件參數 -
| FPGA | Xilinx Spartan-6 XC6SLX16/XC6SLX45-2CSG324I |
| ROM | 1x 64Mbit SPI FLASH |
| LED | 5x用戶可編程指示燈（核心板2個，底板3個） |
| KEY | 2x用戶輸入按鍵 |
| UART | 1x RS232 UART，DB9接口 |
| IO | 1x IDC3簡易牛角座，2x 25pin規格，間距2.54mm |
| 3x 12pin PMOD接口 | |
| 2x 48pin公座歐式端子 | |
| JTAG | 1x 14pin JTAG接口，間距2.0mm |
軟件參數
| ARM端軟件支持 | 裸機，Linux-3.3 | |
| DSP端軟件支持 | 裸機，SYS/BIOS | |
| CCS版本號 | CCS5.5 | |
| 圖形界面開發工具 | Qt | |
| 雙核通信組件支持 | SysLink、TL_IPC、IPClite | |
| 軟件開發套件提供 | MCSDK | |
| ISE版本號 | ISE14.7 | |
| Linux驅動支持 | NAND FLASH | DDR2 |
| SPI FLASH | I2C EEPROM | |
| MMC/SD | SATA | |
| USB 1.1 HOST | USB 2.0 OTG | |
| LED | KEY | |
| RS232 | RS485 | |
| UART TL16C754C | CAN MCP2515 | |
| AUDIO TLV320AIC3106 | Ethernet LAN8710 MII | |
| Ethernet LAN8720 RMII | VGA CS7123 | |
| 4.3in Touch Screen LCD | 7in Touch Screen LCD | |
| ADC AD7606 | ADC ADS8568 | |
| DAC AD5724 | RTC | |
| CMOS Sensor OV2640 | Video Decoder TVP5147 | |
| USB Mouse | USB Keyboard | |
開發資料
提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；
提供系統固化鏡像、內核驅動源碼、文件系統源碼，以及豐富的Demo程序；
提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；
提供豐富的入門教程、開發案例，含OMAP-L138與FPGA通信案例； 提供詳細的DSP + ARM雙核通信教程，完美解決雙核開發瓶頸。 開發案例主要包括：
· Linux開發案例
· SYS/BIOS開發案例
· StarterWare裸機開發案例
· FPGA開發案例
· SysLink、IPClite雙核開發案例
· PRU開發案例
· Qt開發案例
· uPP、EMIFA通信開發案例
· DSP算法開發案例
· AD7606、ADS8568多通道AD采集開發案例
電氣特性
工作環境
| 環境參數 | 最小值 | 典型值 | 最大值 |
| 核心板工作溫度 | -40°C | / | 85°C |
| 核心板工作電壓 | / | 3.3V | / |
| 開發板工作電壓 | / | 12.0V | / |
功耗測試
| 類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
| 開發板 | 狀態1 | 12.0V | 0.18A | 2.16W |
| 狀態2 | 12.0V | 0.22A | 2.64W |
備注：功耗測試數據與具體應用場景有關，僅供參考。
狀態1：開發板不接入外接模塊，系統啟動后，ARM端不運行程序，DSP端運行LED測試程序，F(xiàn)PGA端運行LED測試程序。
狀態2：開發板不接入外接模塊，系統啟動后，ARM端運行DDR壓力讀寫測試程序，ARM9核心的資源使用率約為100%，DSP端加載運行FFT算法
程序，C674x核心的資源使用率約為100%。FPGA端運行EMIFA測試程序，電源估算功率為0.022W，資源利用率如下所示。

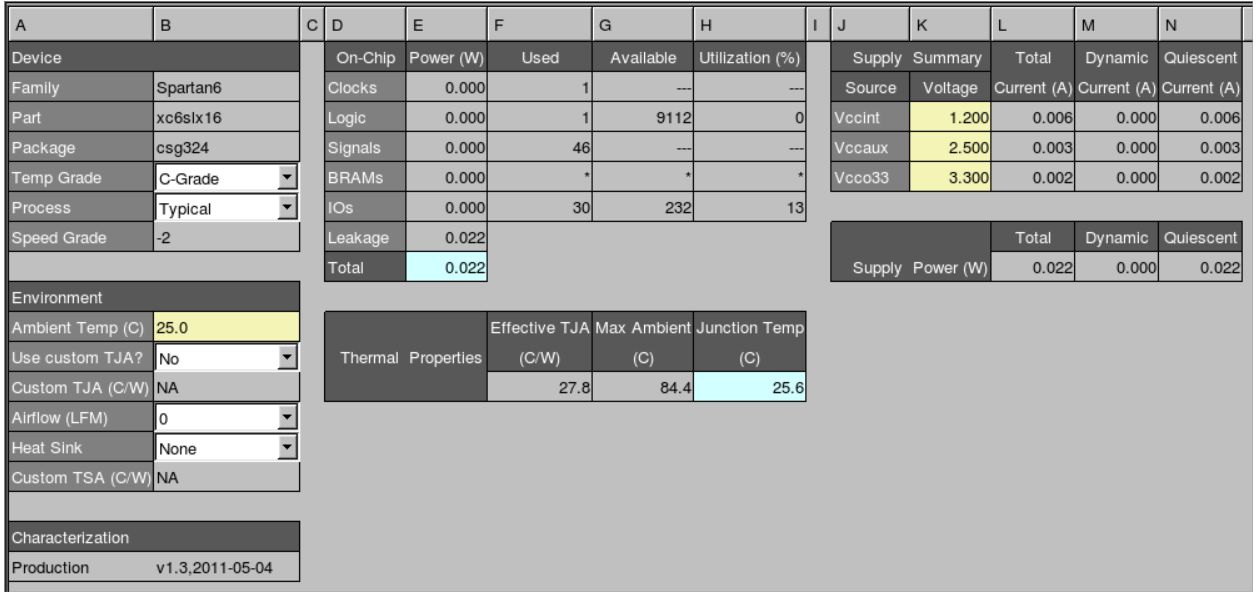

TL138F-EVM開發板功耗測試
產品機械尺寸

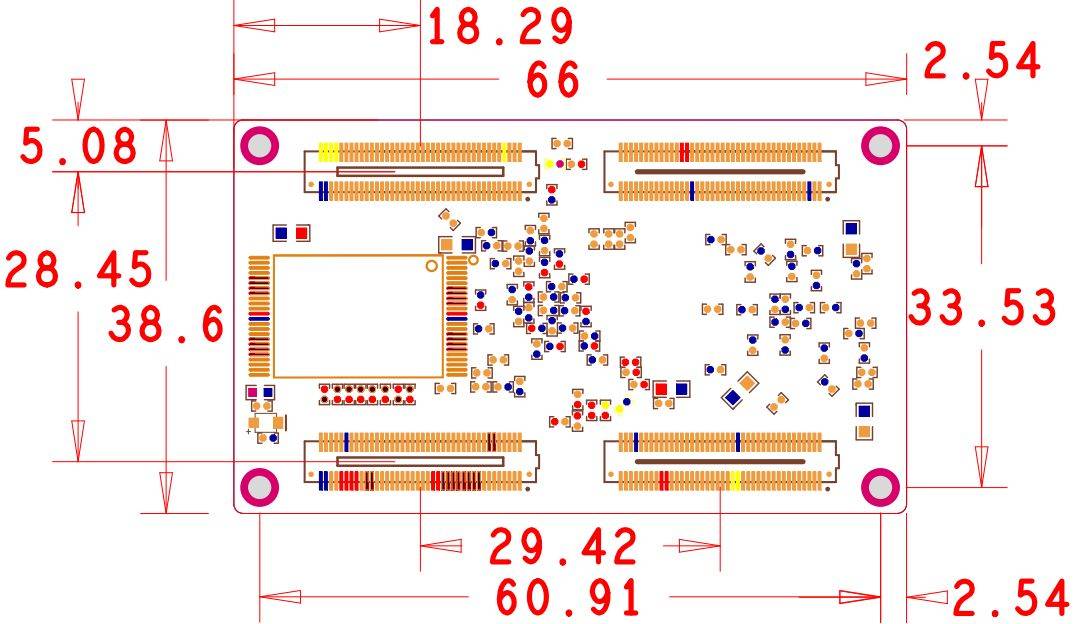

TL138F-EVM核心板機械尺寸圖

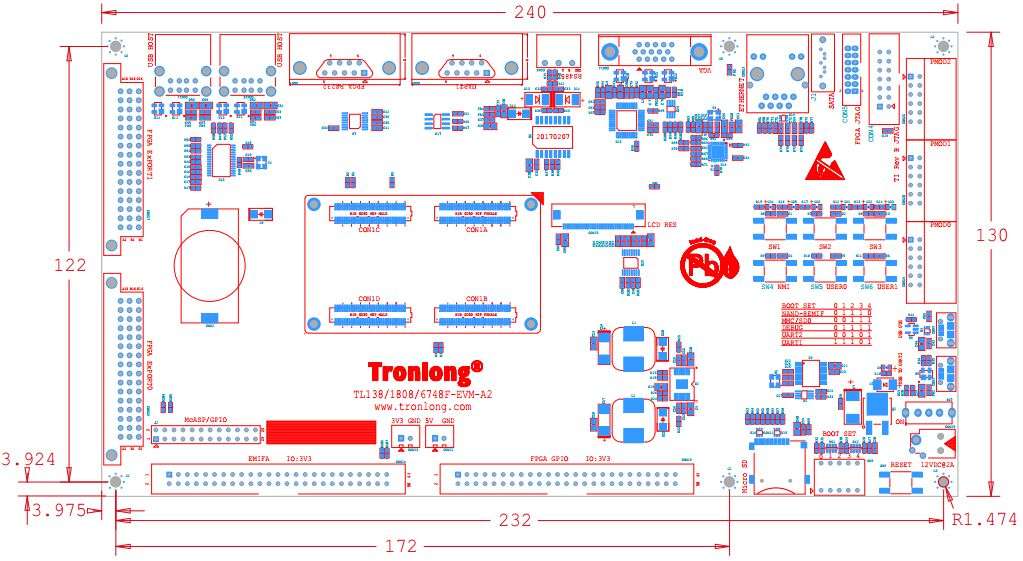

TL138F-EVM開發板底板機械尺寸圖
產品訂購型號
| 型號 | CPU/FPGA | DSP主頻 | NAND FLASH | DDR2 |
| TL138F-EVM-A2-4-4GN1GD2S16-I-A3 | OMAP-L138/XC6SLX16 | 456MHz | 512MB | 128MB |
| TL138F-EVM-A2-4-4GN2GD2S45-I-A3 | OMAP-L138/XC6SLX45 | 456MHz | 512MB | 256MB |
備注：標配為TL138F-EVM-A2-4-4GN1GD2S16-I-A3，其他型號請與相關銷售人員聯系。
型號參數解釋

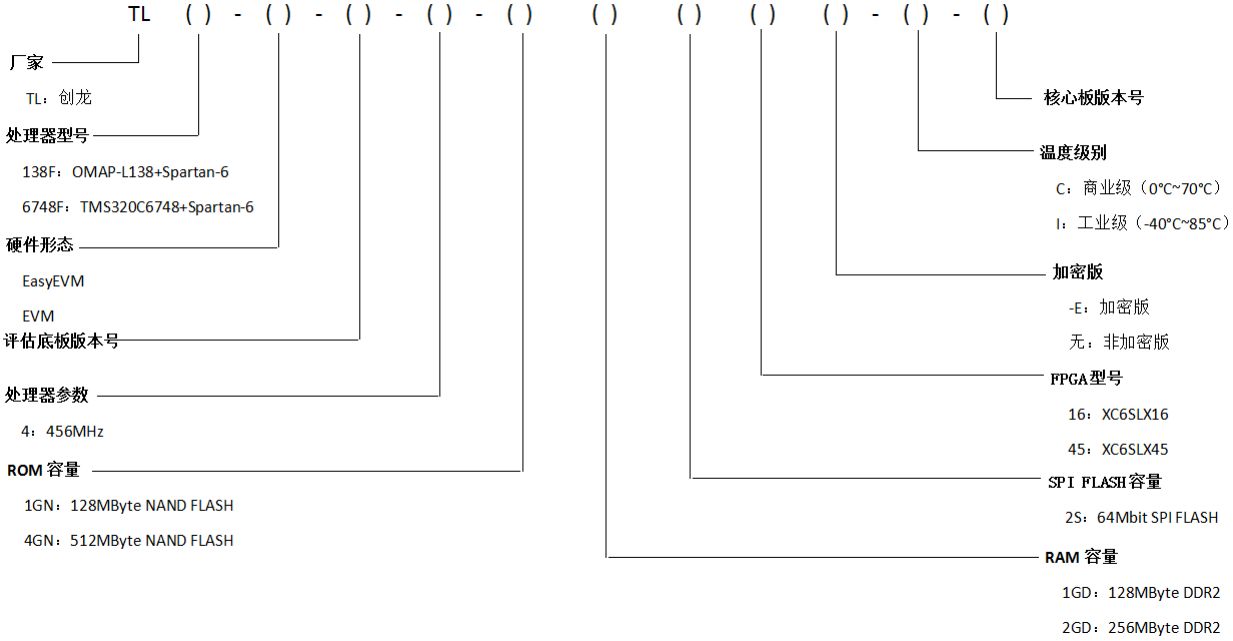

TL138F-EVM開發板型號參數解釋
開發板套件清單
| 名稱 | 數量 | 備注 |
| TL138F-EVM開發板 | 1個 | / |
| 12V2A電源適配器 | 1個 | 贈品 |
| 資料光盤/U盤 | 1套 | 贈品 |
| 7英寸LCD顯示屏 | 1個 | 贈品 |
| Micro SD系統卡 | 1個 | 贈品 |
| 讀卡器 | 1個 | 贈品 |
| 直連網線 | 1條 | 贈品 |
| Micro USB線 | 1條 | 贈品 |
| Micro OTG轉接頭 | 1個 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
增值服務
主板定制設計
核心板定制
嵌入式軟件開發
項目合作開發
技術培訓
