DSP+FPGA教學實驗箱：TL6678F-TEB
產品系列：C6000，Kintex-7
匹配課程：《DSP技術與應用》，《FPGA技術與應用》
處理器架構：DSP，F(xiàn)PGA
實驗箱簡介
軟硬件參數
拓展模塊
開發資料
電氣特性
實驗箱機械尺寸
實驗箱套件清單
附錄A 教學實驗
產品認證
技術支持
增值服務
實驗箱簡介
基于TI KeyStone C66x多核定點/浮點DSP TMS320C6678 + Xilinx Kintex-7 FPGA的高性能信號處理器；
TI TMS320C6678集成8核C66x，每核主頻1.0GHz，每核運算能力高達40GMACS和20GFLOPS，每核心32KByte L1P、32KByte L1D、512KByte L2，4MByte多核共享內存，8192個多用途硬件隊列，支持DMA傳輸；
FPGA芯片型號為XC7K325T-2FFG676I，邏輯單元326K個，DSP Slice 840個，8對速率為12.5Gb/s高速串行收發器；
TMS320C6678與FPGA內部通過I2C、EMIF16、SRIO連接，其中SRIO每通道傳輸速度最高可達到5GBaud；
嵌入式多核實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、仿真器、下載器及相關實驗配件組成；
實驗主板支持UART 、PCIe、EMIF16、SPI、GPIO、TIMER、SENSOR、FPGA擴展接口、XADC接口、SFP+接口、工業級FMC連接器、雙千兆網口等接口；
實驗主板上支持安裝可拆卸亞克力保護板和散熱風扇，保護實驗電路；
工業級核心板，尺寸112mm*75mm，采用工業級高速 B2B 連接器，連接穩定可靠，保證信號完整性，可用于科學研究、畢業設計、電子競賽、產品開發使用；
不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；
提供基于工業攝像頭的車牌識別、人臉檢測、目標跟蹤、圖像復原、超分辨率重建、圖像拼接等圖像處理實驗；
適用于圖像處理、信號處理、通信、自動化、航空電子、機器視覺等教學領域。





TL6678F-TEB實驗箱外觀圖

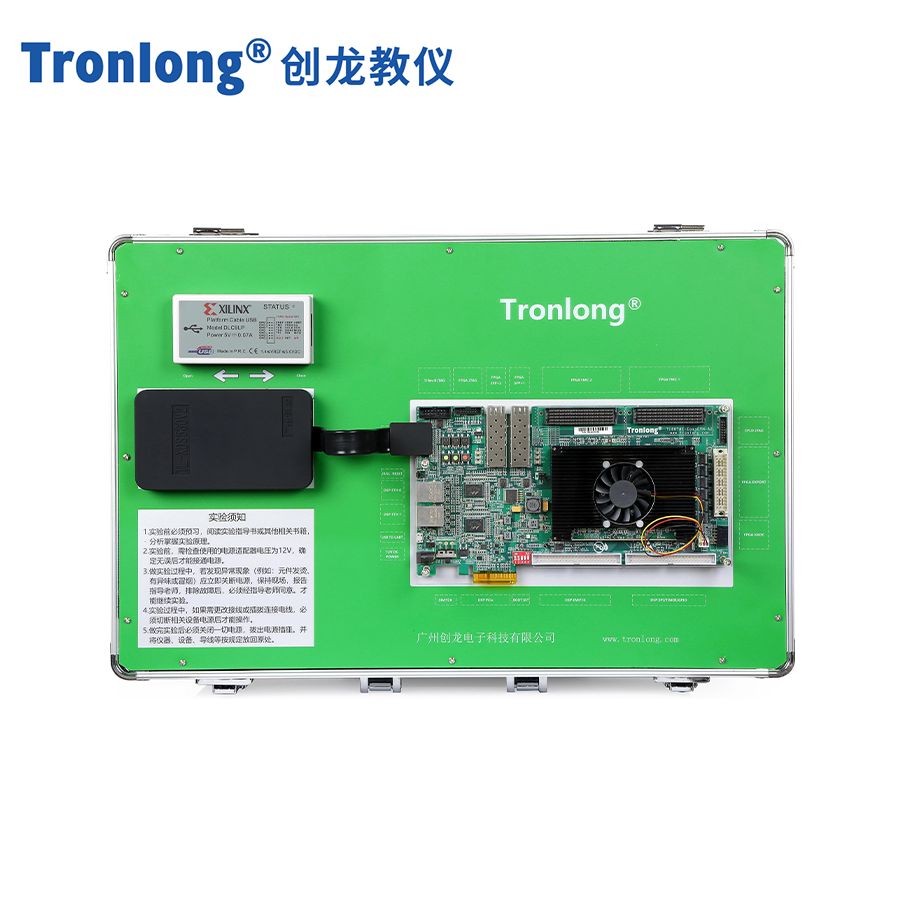

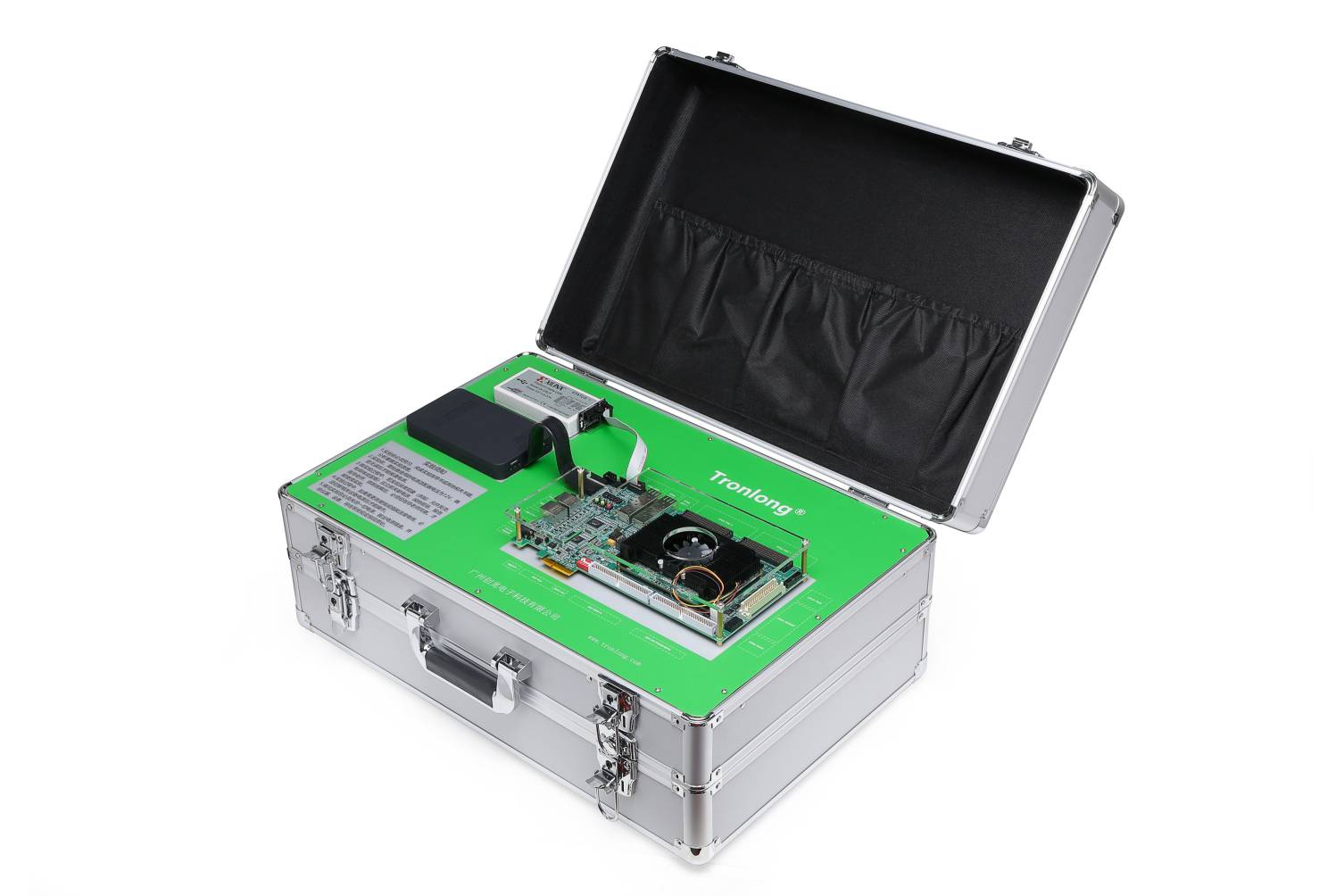

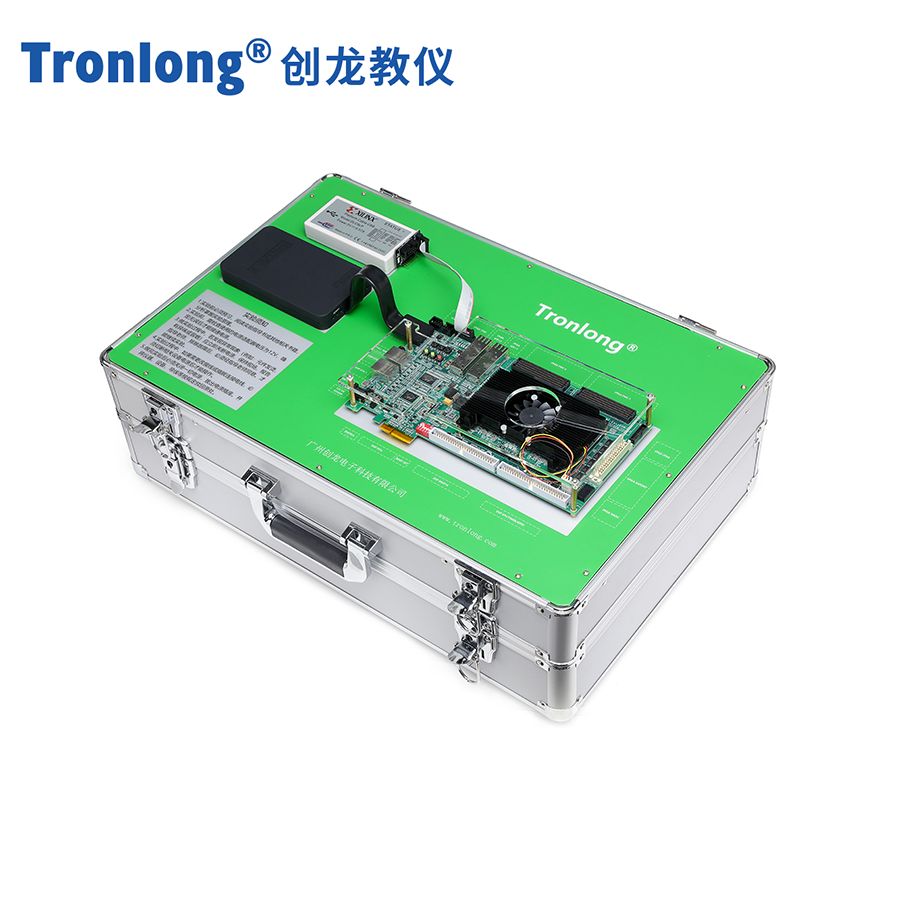

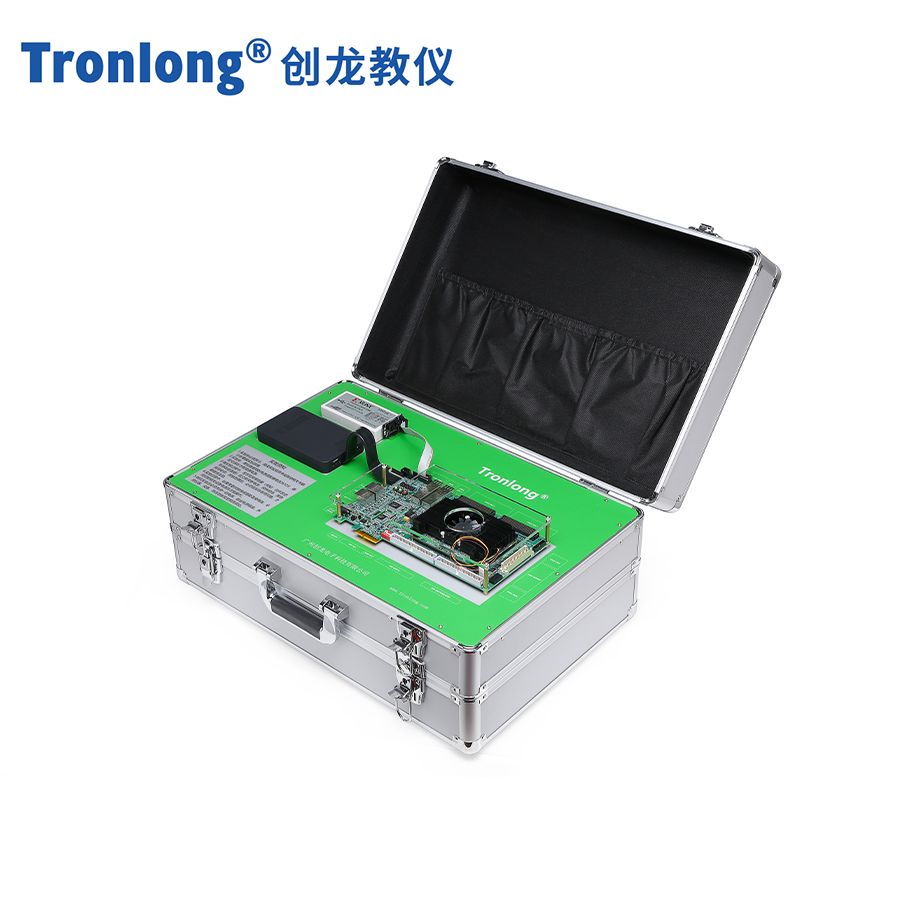

TL6678F-TEB實驗箱整體圖

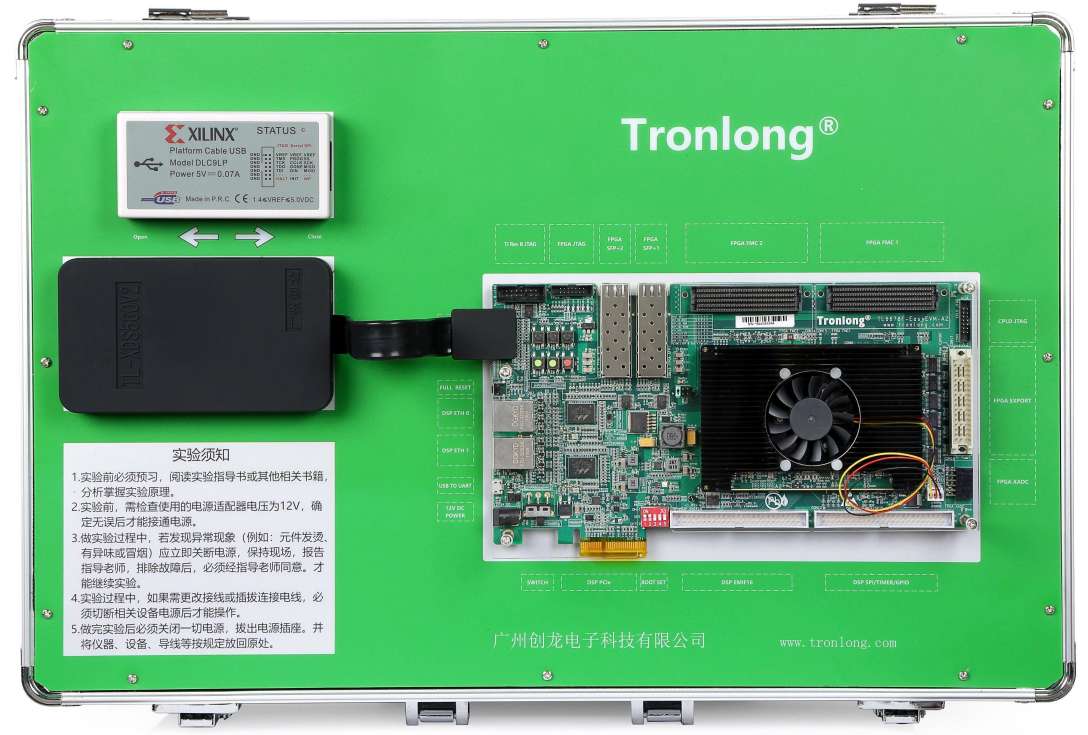

TL6678F-TEB實驗箱主體正面圖

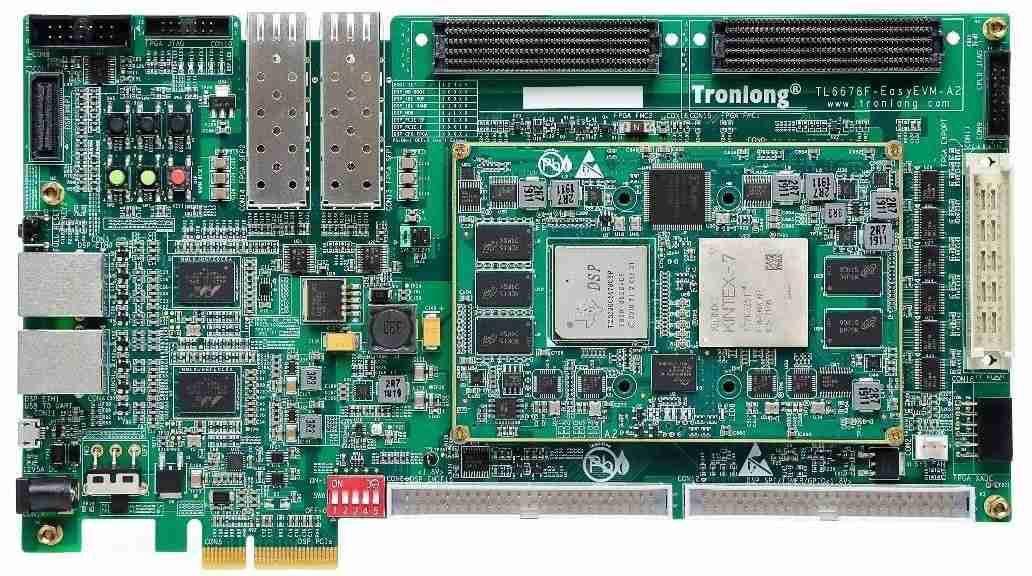

實驗主板正面圖

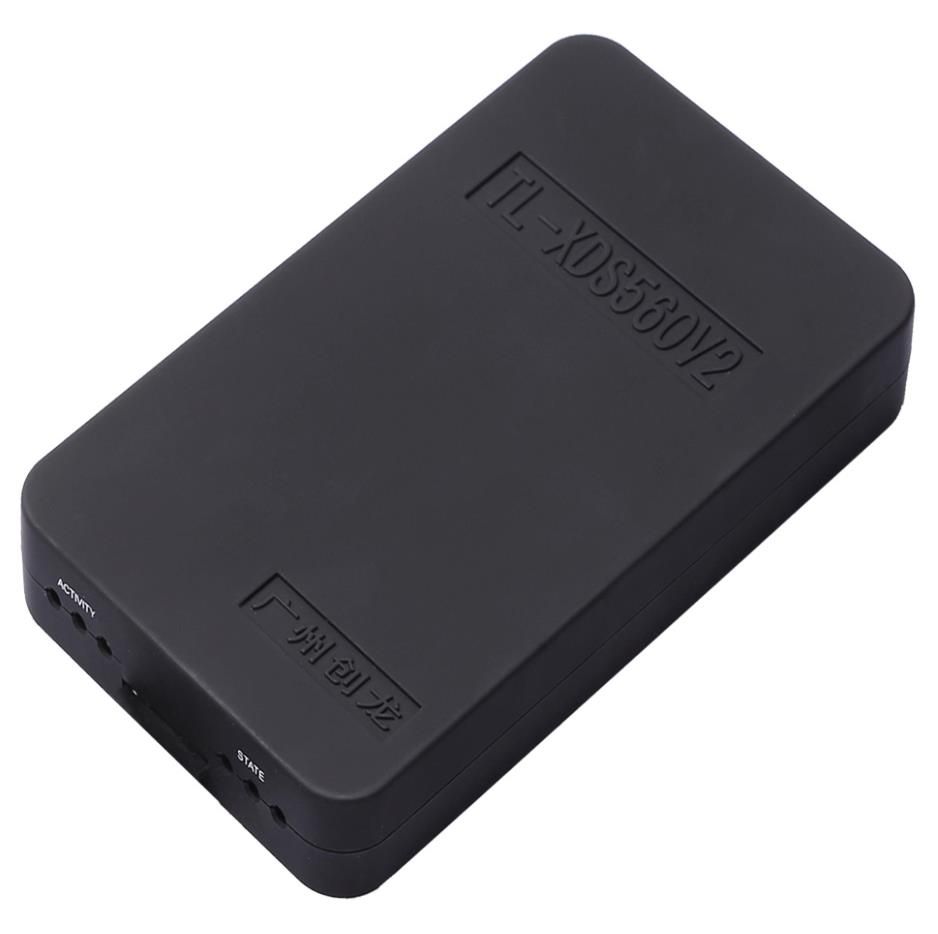

仿真器

仿真器側視圖

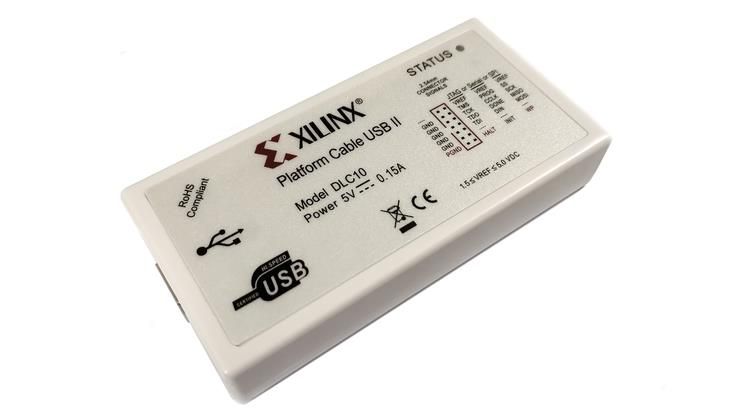

下載器

下載器側視圖






TL6678F-TEB是創龍一款基于TI KeyStone C66x多核定點/浮點DSP TMS320C6678 + Xilinx Kintex-7 FPGA的嵌入式多核教學實驗箱，提供了豐富的教學實驗、開發例程以及相應的視頻教程，適合高校以及研究所等實驗機構；
DSP+FPGA多核教學實驗箱TL6678F-TEB提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展；
此外，實驗箱提供的工程資源開發例程可以用于師生項目開發，降低開發難度和時間成本。相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。
軟硬件參數

硬件框圖

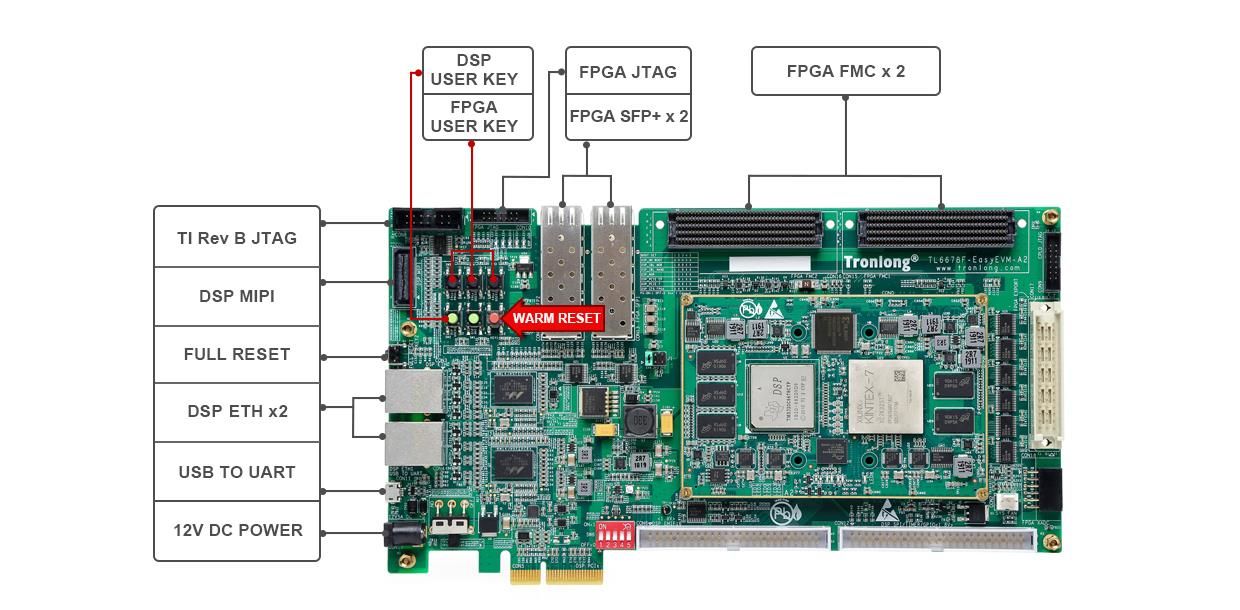

實驗主板硬件資源圖解1

實驗主板硬件資源圖解1

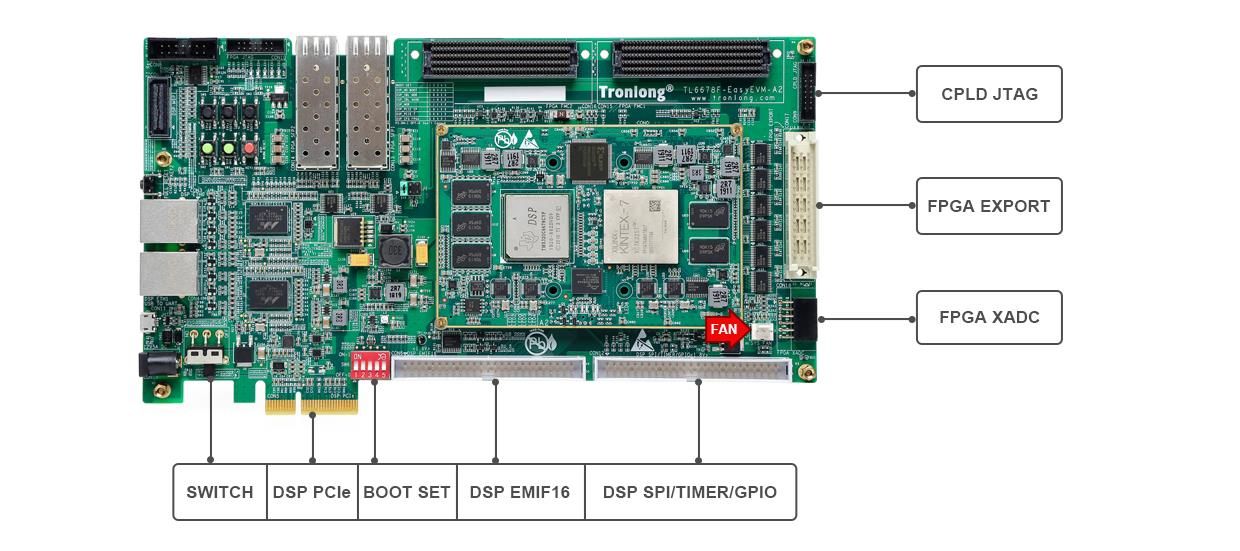

實驗主板硬件資源圖解2

實驗主板硬件資源圖解2

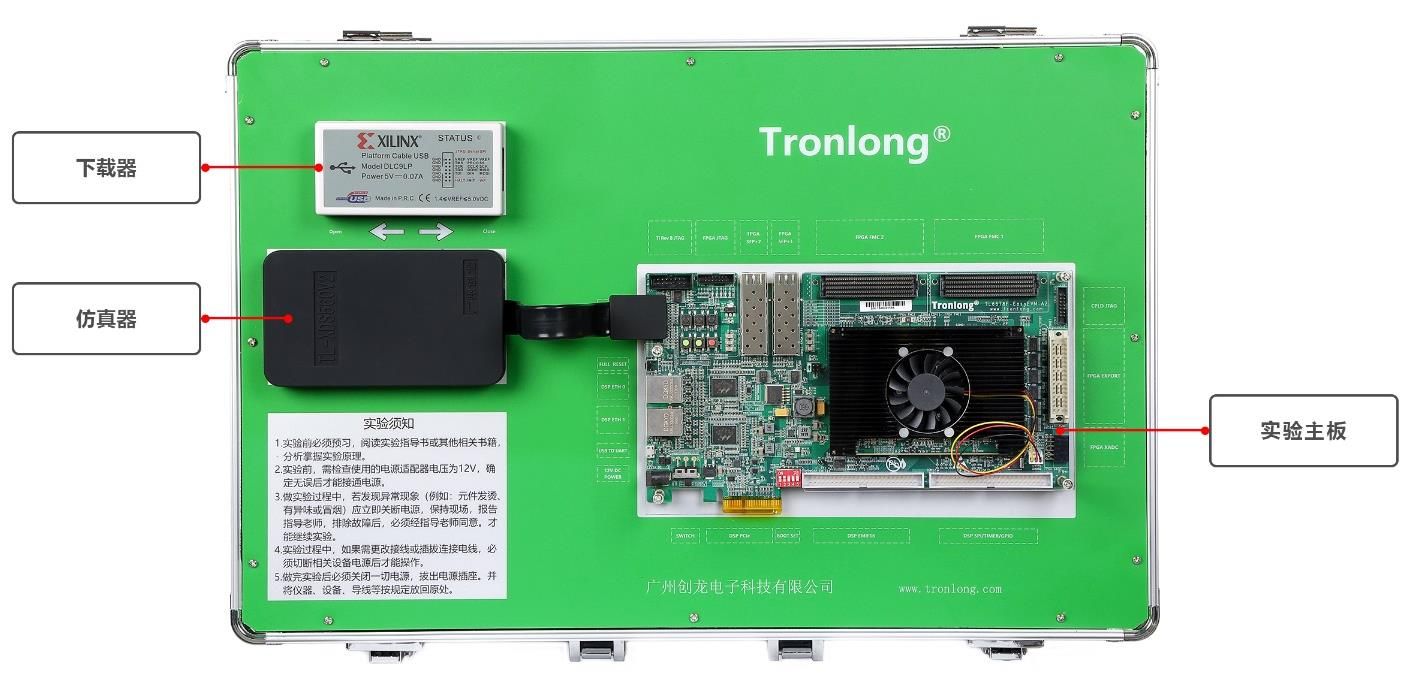

TL6678F-TEB實驗箱結構圖

TL6678F-TEB實驗箱結構圖

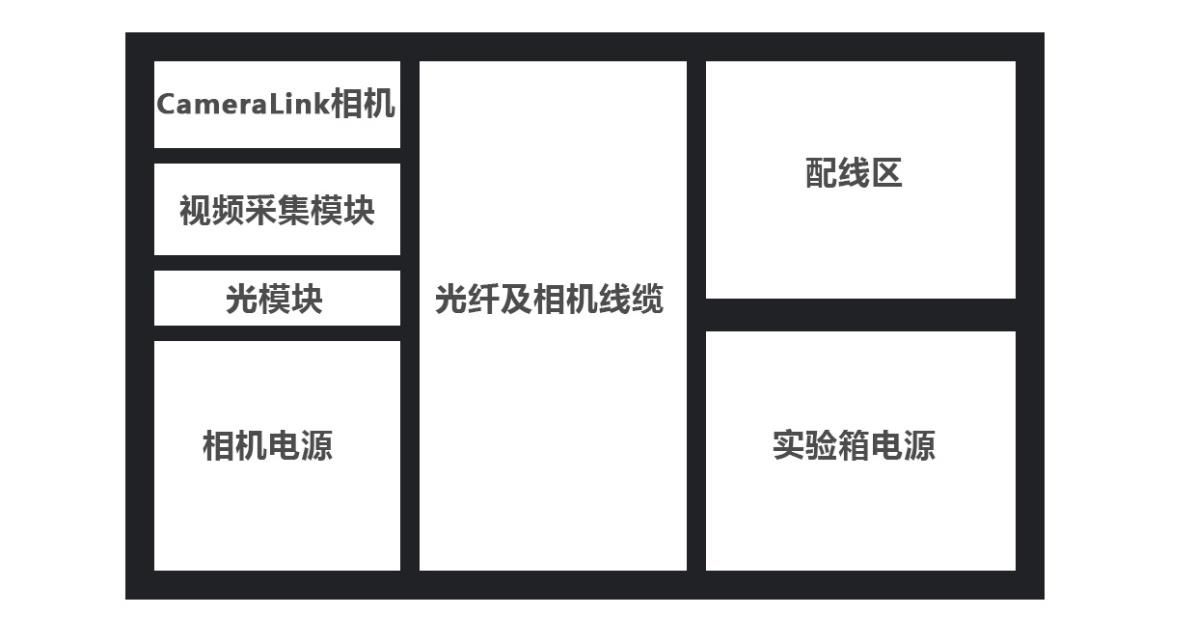

TL6678F-TEB實驗箱配件區結構圖

TL6678F-TEB實驗箱配件區結構圖







硬件參數


- DSP端硬件參數 -


CPUTMS320C6678，8核C66x，主頻1.0GHz
ROM128MByte NAND FLASH
128Mbit SPI NOR FLASH
RAM1GByte DDR3
EEPROM1Mbit；兼容ATAES132A-SHER加密芯片（可選）
ECC256MByte DDR3
SENSOR1x TMP102AIDRLT，核心板溫度傳感器，I2C接口
B2B Connector4x 180pin高速B2B連接器，間距0.5mm，合高5.0mm，共720pin，信號速率可達10GBaud
LED2x供電指示燈（底板1個，核心板1個）
4x用戶指示燈（底板2個，核心板2個）
KEY2x復位按鍵，包含1個系統復位和1個軟復位
1x用戶按鍵
1x NMI按鍵
PCIe1x PCIe Gen2，單端口雙通道，每通道最高通信速率5GBaud
IO2x 25pin IDC3簡易牛角座，間距2.54mm，含EMIF16拓展信號
2x 25pin IDC3簡易牛角座，間距2.54mm，含SPI、TIMER、GPIO拓展信號
Ethernet2x SGMII，RJ45接口，10/100/1000M自適應
UART1x SYS DEBUG，Micro USB接口
FAN1x FAN，12V供電，間距2.54mm
JTAG1x 14pin TI Rev B JTAG接口，間距2.54mm

1x TI 60pin MIPI高速仿真器接口
BOOT SET1x 5bit撥碼開關
SWITCH1x電源開關
POWER1x 12V 5A直流輸入DC005電源接口，外徑5.5mm，內徑2.1mm





- FPGA端硬件參數 -


FPGAXilinx Kintex-7 XC7K325T-2FFG676I，兼容XC7K160T/410T-2FFG676I
ROM256Mbit SPI NOR FLASH
RAM512MByte DDR3
SENSOR1x TMP102AIDRLT，核心板溫度傳感器，I2C接口
LED5x用戶指示燈（核心板2個，底板3個）
KEY3x用戶按鍵
IO1x 48pin歐式連接器，GPIO拓展
2x 400pin FMC連接器，LPC標準
Ethernet2x SFP+，由2個高速串行收發器引出
XADC1x XADC雙通道，12bit，1MHz，1.0Vp-p
JTAG1x 14pin JTAG接口，間距2.0mm





- 仿真器特性 -


型號XDS560V2
調試功能連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持?jǐn)帱c(diǎn)調試，實時模式
JTAG復位支持
ETB(Embedded Trace Buffer)支持
目標電纜斷開檢測支持
目標芯片掉電檢測支持
USB 2.0高速（480Mbit/s）支持
20pin/14pin JTAG接口支持
60pin HSPT接口支持
網口調試模式支持
LED燈顯示控制USB連接情況支持
+1.2V到+4.1V的JTAG接口支持
支持版本CCS4、CCS5、CCS6或更高版本，不支持CCS3.3及更低版本
操作系統可適用于Win XP、Win7、Win8、Win10等多種操作系統




- 下載器參數 -


型號Xilinx FPGA DLC10下載器
操作系統支持Windows和Linux操作系統
支持軟件支持ISE、iMPACT、ChipScope、Vivado等軟件
支持器件支持FPGA、SoC、CPLD、PROM等Xinlinx器件
I/O電壓自動檢測和適應I/O電壓
接口電平器件支持5V(TTL)、3.3V(LVCMOS)、2.5V、1.8V和1.5V接口電平器件
VREF電平范圍1.5V~5.0V
編程速率由750KHz到24MHz，可對SPI接口FLASH PROM器件進行編程
熱拔插支持





軟件參數


DSP端軟件支持裸機、SYS/BIOS操作系統
CCS版本號CCS5.5
軟件開發套件提供MCSDK
VIVADO版本號2017.4
拓展模塊

TL CameraLinkF視頻采集模塊

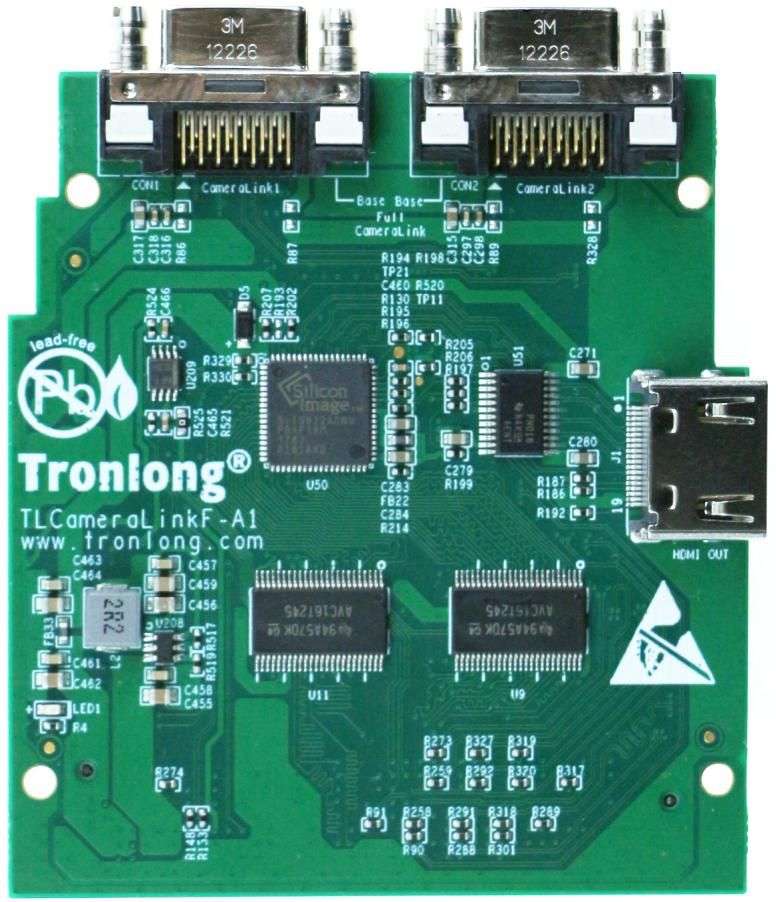

TLCameraLinkF 視頻采集模塊





模塊名稱TLCameraLinkF 視頻采集模塊
通信接口FMC接口
特點

· 支持 1 路 CameraLink Full 或 2 路 CameraLink Base 模式視頻輸入。

· CameraLink 通過 LVDS 信號引出，采用標準 SDR26 連接器。

· 支持 1 路 HDMI 視頻輸出，分辨率最高支持 1080P60。

· HDMI 通過 Sil9022A 芯片引出，采用標準 HDMI 連接器。

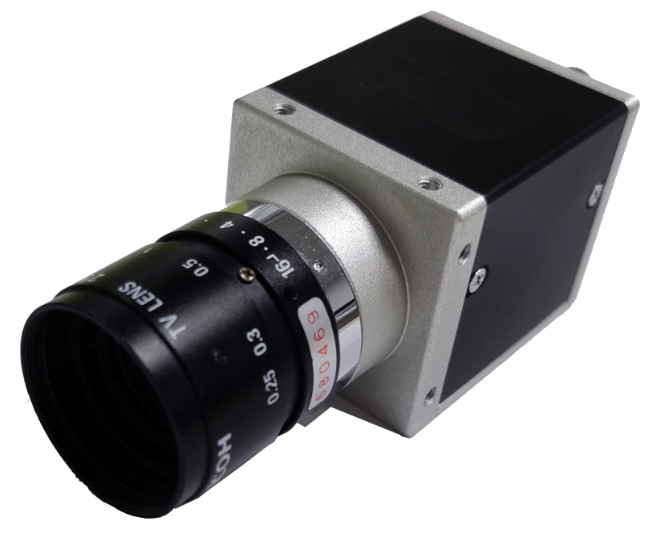

RS-A5241-CM107-S00相機

RS-A5241-CM107-S00相機





規格RS-A5241-CM107-S00相機
接口CameraLink
色彩黑白
特性

● Camera Link時鐘頻率為85MHz。最大傳輸距離為5米

● 分辨率 2560*2048

● 采用感興趣區域（ROI）,幀率會相應提高。

● 高動態范圍，可達100dB。

● 低照度下，良好的感光靈敏度。

● 鏡頭接口：C口。

● 支持外部觸發信號輸入、閃光燈信號輸出等。

● 工作方式：連續模式，觸發模式（邊沿觸發、脈寬觸發）


開發資料
創龍?zhí)峁┝舜罅康拈_發資料，包含視頻教程、中文數據手冊，創造了TMS320C6678平臺開發的新局面，已成為TMS320C6678開發者的重要合作企業。
教學資源
  提供視頻教程2套：《TMS320C66x DSP教程》、《SYS/BIOS系統開發入門》；
  提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》，
目錄詳見附錄A，教學實驗主要包括：
· DSP實驗環境搭建與CCS開發基礎
· DSP算法實驗
· 圖像類實驗
· SYS/BIOS實驗
· MultiCore實驗
· 綜合類實驗
工程資源
  提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；
  提供豐富的Demo程序，包含DSP多核通信教程，完美解決多核開發瓶頸；
  提供DSP與FPGA通過SRIO、EMIF16、I2C等相關通訊例程；
  提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易。
開發例程主要包括：
· 算法開發例程
· 裸機開發例程
· RTOS開發例程
· 多核開發例程
· FPGA開發例程
· FPGA+MicroBlaze裸機開發案例
· FPGA視頻開發例程
· HLS開發例程
· DSP+FPGA開發例程



電氣特性


核心板工作環境



環境參數最小值典型值最大值
工業級溫度-40℃/85℃
工作電壓/9V/






實驗主板功耗測試


類別典型值電壓典型值電流典型值功耗
核心板9.34V800mA7.47W
整板12V980mA11.02W


備注：功耗測試基于廣州創龍TL6678F-EasyEVM開發板進行。



實驗箱機械尺寸

名稱長寬高
實驗箱箱體544MM354MM261MM
實驗主板247.33MM139.8MM/
實驗箱套件清單
名稱數量
TL6678F-EasyEVM開發板（含核心板）1塊
TL-XDS560V2仿真器1個
DLC10下載器1個
CameraLink黑白相機1個
CameraLink 視頻采集模塊1個
12V 6A電源適配器1個
資料光盤2套
Micro USB線2根
直連網線2根
SFP+多模光模塊2塊
雙芯光纖線纜2根
散熱片1片
風扇1個


附錄A 教學實驗



-DSP教學實驗 -


DSP實驗環境搭建與CCS開發基礎安裝CCS與串口調試工具
基于CCS仿真調試、程序加載與燒寫
CCS工程新建、編譯和導入
DSP算法實驗有限沖激響應濾波器（FIR）算法
無限沖激響應濾波器（IIR）算法
快速傅立葉變換（FFT）算法
一維FFT性能測試算法
圖像類實驗圖像旋轉
圖像縮放
圖像反色
RGB24圖像灰度轉換
灰度圖像直方圖
直方圖均衡化
灰度圖像二值化
邊緣檢測
SYS/BIOS實驗創建任務實驗
定時器控制實驗
創建硬件中斷實驗
執行軟件中斷實驗
SYS/BIOS時間戳實驗
MultiCore實驗多核多鏡像 SYSBIOS通信實驗
多核單鏡像 SYSBIOS通信實驗
綜合類實驗CameraLink工業相機實時檢測與處理綜合實驗
圖像拼接實驗
圖像復原實驗
超分辨率重建實驗
目標跟蹤實驗
人臉檢測實驗

產品認證

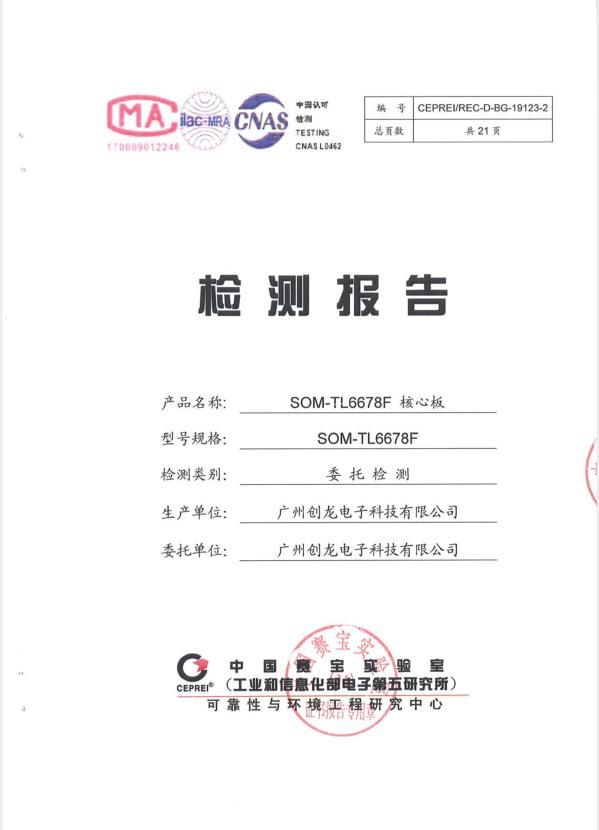

138、1808、6678F高低溫測試認證
138、1808、6678F高低溫測試認證
技術支持
01 協助解決按照用戶手冊操作出現的異常問題；
02 協助產品故障判定；
03 協助正確編譯與運行所提供的源代碼；
04 提供長期的售后服務。
增值服務
主板定制設計
主板定制設計
嵌入式軟件開發
嵌入式軟件開發
嵌入式軟件開發
嵌入式軟件開發
項目合作開發
項目合作開發
技術培訓
技術培訓
資料名稱 更新時間 操作
TL6678F-TEB實驗箱規格書【修訂版】.pdf 2022-12-28
資料名稱 更新時間 操作
TL6678F-TEB實驗箱產品資料 2022-09-14
